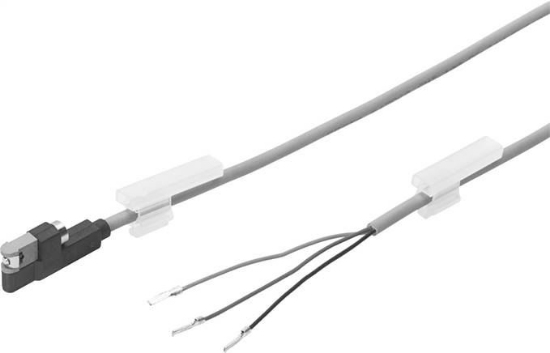

سنسور پراکسیمیتی جک پنوماتیک فستو SMT-10G-PS-24V-E-2,5Q-OE (کد فنی: 547862)
سنسور جک پنوماتیک SMT-10G-PS-24V-E-2,5Q-OE از برند فستو، یک سنسور مغناطیسی و بدون تماس است که به طور خاص برای شیار C طراحی شده است. این سنسور با عملکرد بالا و دقت بالا، برای کاربردهای مختلف صنعتی مناسب است.
مشخصات فنی:
- نوع سنسور: مغناطیسی، بدون تماس
- اصل اندازه‌گیری: مغناطورزیستیو
- دمای محیط: -20 تا 70 درجه سانتی‌گراد
- خروجی سوئیچ: PNP
- عملکرد عنصر سوئیچینگ: کنتاکت باز معمولاً
- حداکثر جریان خروجی: 100 میلی‌آمپر
- حداکثر توان کنتاکت DC: 2.8 وات
- مقاومت در برابر اتصال کوتاه: بله
- قابلیت تحمل اضافه بار: موجود
- دامنه ولتاژ کاری DC: 10 تا 30 ولت
- حفاظت در برابر پلاریته معکوس: برای تمامی اتصالات الکتریکی
- اتصال الکتریکی: کابل 3 هسته‌ای
- جهت خروج کانکتور: جانبی
- طول کابل: 2.5 متر
- ویژگی کابل: مناسب برای انرژی چین و روبات
- اطلاعات مواد غلاف کابل: TPE-U (PU)
- نوع نصب: گیره در شیار گرد، قابل درج در طول شیار
- وزن محصول: 30 گرم
- اطلاعات مواد بدنه: PA تقویت شده
- دمای محیط با نصب کابل انعطاف‌پذیر: -5 تا 70 درجه سانتی‌گراد
- کلاس حفاظت: IP65 و IP68
- گواهینامه‌ها: نشان RCM، لیست شده توسط c UL us، دارای نشان CE مطابق با دستورالعمل EMC اتحادیه اروپا
- یادداشت مواد: مطابقت با RoHS
ویژگی‌ها و مزایا:
- حفاظت بالا: با کلاس حفاظت IP65 و IP68، این سنسور مقاومت بالایی در برابر گرد و غبار و آب دارد و برای محیط‌های صنعتی سخت مناسب است.
- قابلیت انعطاف‌پذیری: با کابل مناسب برای انرژی چین و ربات، این سنسور برای کاربردهای متحرک و انعطاف‌پذیر ایده‌آل است.
- دوام بالا: با مقاومت در برابر خم شدن و چرخش بالا، این سنسور برای استفاده در شرایط دشوار طراحی شده است.
- نصب آسان: قابلیت نصب در شیار C به صورت طولی و با گیره، نصب سریع و آسان را ممکن می‌سازد.
کاربردها:
- سیستم‌های پنوماتیک: به عنوان سنسور نزدیکی در سیلندرهای پنوماتیک.
- رباتیک و اتوماسیون صنعتی: برای تشخیص موقعیت اجزا و بازوهای رباتیک.
- خطوط تولید: به منظور کنترل دقیق موقعیت قطعات و ماشین‌آلات.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Permission
|
c UL us - Listed (OL) |
|
CE certificate (see declaration of conformity)
|
to EU EMC directive |
|
KC-mark
|
KC-EMV |
|
Material information
|
RoHs compliant |
|
Measurement principle
|
Magnetoresistive |
|
ambient temperature [°C]
|
-20 to 70 |
|
Control output
|
PNP |
|
Switching element function
|
NO contact |
|
Reproducibility of the switching value
|
0.2 mm |
|
Max. output current [mA]
|
100 |
|
Max. switching capacity DC [W]
|
2,8 |
|
Short circuit resistance
|
yes |
|
Overload resistant
|
Available |
|
Operating voltage range DC [V]
|
10 to 30 |
|
Reverse polarity protection
|
for all electrical connections |
|
Electrical connection 1, connection type
|
cable |
|
Electrical connection 1, connection technology
|
Open end |
|
Electrical connection 1, number of pins / wires
|
3 |
|
Connection outlet direction
|
horizontal |
|
Test conditions line
|
Bending radius strength to Festo standard |
|
Cable length [MTR]
|
2,5 |
|
Line properties
|
Cable track+robot |
|
Cable sleeve material
|
TPE-U(PU) |
|
Fastening type
|
clamped in round slot |
|
Housing material
|
PA reinforced |
|
Ambient temperature for moving cable placements [°C]
|
-5 to 70 |
|
Protection category
|
IP65 |
|
Weight
|
37 g / Pcs |
|
GTIN
|
4052568093037 |
|
Customs duty number
|
85365019 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: SMT/SME-10 (english) , Data sheet |
