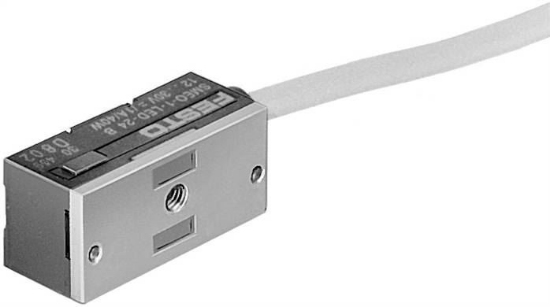

سنسور القایی -پراکسیمیتی SMEO-1-LED-230-B (کد فنی فستو: 151671)
سنسور القایی فستو SMEO-1-LED-230-B از برند فستو، یک سنسور با طراحی بلوکی است که دارای کنتاکت رید و دیود نورانی است. این سنسور با قابلیت تشخیص بدون تماس و دقت بالا، برای کاربردهای مختلف صنعتی مناسب است.
مشخصات فنی:
- نوع طراحی: بلوکی
- استاندارد: EN 60947-5-2
- گواهینامه‌ها: نشان RCM، نشان CE مطابق با دستورالعمل EMC اتحادیه اروپا و دستگاه‌های کم‌ولتاژ
- یادداشت مواد: بدون مس و PTFE
- اصل اندازه‌گیری: رید مغناطیسی
- دمای محیط: -20 تا 70 درجه سانتی‌گراد
- خروجی سوئیچ: با کنتاکت، دو قطبی
- عملکرد عنصر سوئیچینگ: کنتاکت باز معمولاً
- قابلیت تکرار مقدار سوئیچینگ: +/- 0.1 میلی‌متر
- زمان روشن شدن: 0.5 میلی‌ثانیه
- زمان خاموش شدن: 0.03 میلی‌ثانیه
- حداکثر فرکانس سوئیچینگ: 500 هرتز
- حداکثر جریان خروجی AC: 250 میلی‌آمپر
- حداکثر جریان خروجی DC: 120 میلی‌آمپر
- حداکثر توان کنتاکت AC: 40 VA
- حداکثر توان کنتاکت DC: 40 وات
- افت ولتاژ: <= 4.5 ولت
- جریان باقیمانده: 0 میلی‌آمپر
- مقاومت در برابر اتصال کوتاه: خیر
- قابلیت تحمل اضافه بار: موجود نیست
- دامنه ولتاژ کاری AC: 5 تا 250 ولت
- دامنه ولتاژ کاری DC: 5 تا 200 ولت
- حفاظت در برابر پلاریته معکوس: خیر
- اتصال الکتریکی: کابل 2 هسته‌ای
- جهت خروج کانکتور: محوری
- طول کابل: 2.5 متر
- اطلاعات مواد غلاف کابل: PVC
- نوع نصب: با لوازم جانبی
- گشتاور پیچ: 2.9 نیوتن‌متر
- وزن محصول: 100 گرم
- اطلاعات مواد بدنه: رزین اپوکسی، PC، PET، فولاد، TPE-O، روی ریخته‌گری
- نمایش وضعیت کارکرد: LED زرد
- دمای محیط با نصب کابل انعطاف‌پذیر: -5 تا 70 درجه سانتی‌گراد
- کلاس حفاظت: IP67
- مقاومت در برابر ضربه: 4 کیلوولت
- درجه آلودگی: 3
ویژگی‌ها و مزایا:
- دقت بالا: با قابلیت تکرار مقدار سوئیچینگ تا 0.1 میلی‌متر، این سنسور دقت بالایی در تشخیص موقعیت دارد.
- قابلیت تشخیص سریع: زمان روشن و خاموش شدن سریع این سنسور، آن را برای کاربردهایی با سرعت بالا مناسب می‌سازد.
- حفاظت بالا: با کلاس حفاظت IP67، این سنسور مقاوم در برابر گرد و غبار و آب است و در محیط‌های صنعتی سخت قابل استفاده است.
- نشانگر وضعیت: LED زرد برای نمایش وضعیت عملکرد سنسور.
- نصب آسان: طراحی بلوکی و نصب با لوازم جانبی، نصب سریع و آسان را فراهم می‌کند.
کاربردها:
- اتوماسیون صنعتی: به عنوان سنسور نزدیکی برای تشخیص اجزا و مکانیزم‌ها در خطوط تولید.
- سیستم‌های کنترلی: برای کنترل موقعیت و حرکت قطعات در سیستم‌های کنترلی مختلف.
- رباتیک: برای تشخیص موقعیت و حرکت در بازوهای رباتیک و سیستم‌های مشابه.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Design
|
Block structure |
|
Material information
|
Copper and PTFE-free |
|
Measurement principle
|
Reed magnetic |
|
ambient temperature [°C]
|
-20 to 70 |
|
Control output
|
Bipolar contact |
|
Switching element function
|
NO contact |
|
Reproducibility of the switching value
|
± 0,1 mm |
|
Switch on time [ms]
|
0,5 |
|
Max. switching capacity AC [Voltampere]
|
40 |
|
Max. switching capacity DC [W]
|
40 |
|
Short circuit resistance
|
no |
|
Overload resistant
|
Not available |
|
Operating voltage range DC [V]
|
5 to 200 |
|
Reverse polarity protection
|
no |
|
electrical connection:
|
2-wire |
|
Fastening type
|
With Accessories |
|
Product weight [g]
|
100 |
|
Housing material
|
TPE-O |
|
Ambient temperature for moving cable placements [°C]
|
-5 to 70 |
|
Protection category
|
IP67 |
|
Permission
|
RCM mark |
|
CE certificate (see declaration of conformity)
|
to EU EMC directive |
|
Operating voltage range AC [V]
|
5 to 250 |
|
Switching status indicator
|
LED yellow |
|
Complies to standard
|
EN 60947-5-2 |
|
Switch off time [ms]
|
0,03 |
|
Max. switching frequency [hz]
|
500 |
|
Max. output current AC [mA]
|
250 |
|
Max. output current DC [mA]
|
120 |
|
Voltage drop [V]
|
<= 4,5 V |
|
Residual current [mA]
|
0 |
|
Connection outlet direction
|
along |
|
Cable length [MTR]
|
2,5 |
|
Cable sleeve material
|
PVC |
|
Torque [Nm]
|
2,9 |
|
Surge voltage strength [kV]
|
4 |
|
Degree of contamination
|
3 |
|
Weight
|
100 g / Pcs |
|
GTIN
|
4052568069988 |
|
Customs duty number
|
85365080 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: SMX-1 (english) , Data sheet |
