۱. سیم و کابل برق افشان | مختص صنایع و ساختمان | انواع و لیست قیمت
تفاوت بین سیم‌های افشان و کابل‌های افشان
سیم‌های افشان: این نوع سیم‌ها انعطاف‌پذیرتر و برای مصارف عمومی مناسب‌اند. به دلیل ساختار رشته‌ای و روکش نرم، در تجهیزات الکتریکی، تابلوها، و سیستم‌های خانگی استفاده می‌شوند.
کابل‌های افشان: کابل‌های افشان شامل چندین رشته نازک به‌هم‌پیچیده هستند که آن‌ها را برای کاربردهایی با نیاز به انعطاف‌پذیری بیشتر و تنش متوسط مناسب می‌کند. این کابل‌ها برای اتصال وسایل الکتریکی قابل‌حمل و در فضاهای مرطوب و خشک قابل استفاده هستند.

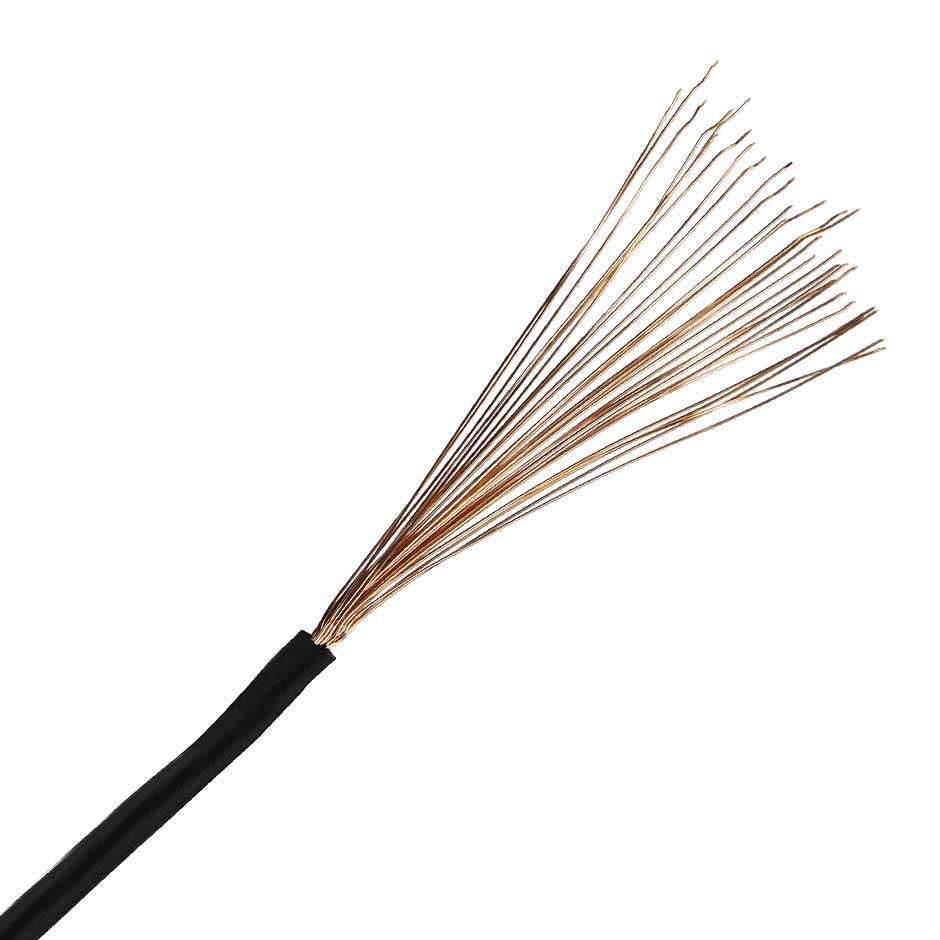

سیم های افشان
سیم‌های افشان از برند آذرسیم برای مصارف عمومی در مکان‌های خشک، داخل لوله‌های دفن‌شده در گچ و تجهیزات الکتریکی مانند کلیدها و تابلوهای توزیع استفاده می‌شوند. این سیم‌ها دارای استاندارد ملی ایران به شماره ۳-۶۰۷ بوده و مشخصات آن‌ها به شرح زیر است:
| مقطع (میلی‌متر2) | ولتاژ کاری | موارد استفاده |
|---|---|---|
| ۰.۵ تا ۱ | تا ۵۰۰ ولت | مکان‌های خشک، لوله‌های گچی |
| ۱.۵ تا ۱۲۰ | تا ۷۵۰ ولت | تابلوهای توزیع، تجهیزات الکتریکی |
نکته: دفن مستقیم سیم‌های افشان در زیر گچ مجاز نیست.

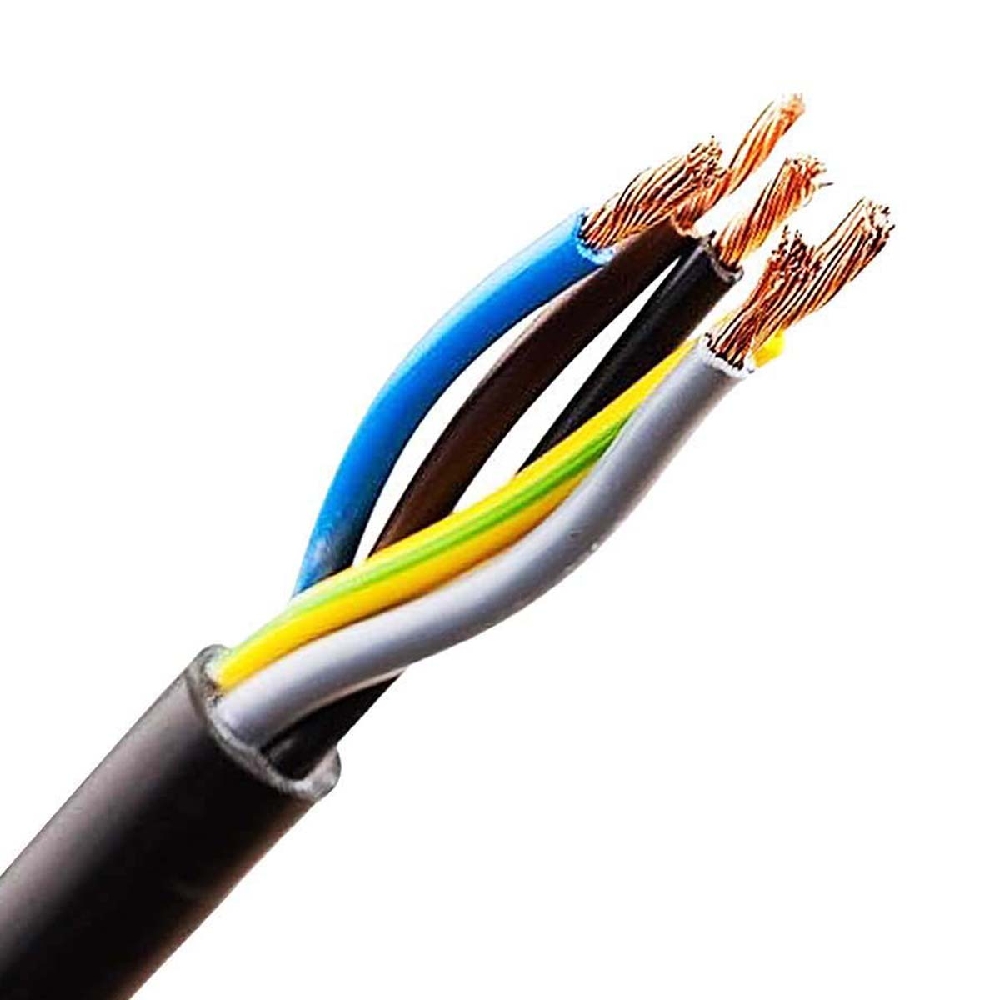

کابل‌های افشان
کابل‌های افشان برند آذرسیم، برای تغذیه وسایل و تجهیزات الکتریکی قابل‌حمل در مکان‌های خشک و مرطوب که نیاز به انعطاف‌پذیری بیشتر دارند، مناسب هستند. این کابل‌ها مطابق با استانداردهای ملی ایران به شماره‌های ۵-۶۰۷ و ۶-۶۰۷ تولید می‌شوند.
| سطح مقطع (میلی‌متر2) | ولتاژ کاری | موارد استفاده |
|---|---|---|
| تا ۲.۵ | تا ۵۰۰ ولت | وسایل الکتریکی سبک |
| بالاتر از ۲.۵ | تا ۷۵۰ ولت | تجهیزات الکتریکی قابل‌حمل |
درباره برند آذرسیم
برند آذرسیم در سال ۱۳۷۰ تأسیس و در سال ۱۳۷۴ ثبت شد. این برند تولید انواع سیم و کابل برای صنعت ساختمان، لوستر، لوازم خانگی و خودرو را با هدف ارائه کیفیت بالا و استاندارد ملی ایران انجام می‌دهد.
جدول لیست محصولات
| نوع محصول | سایز (میلی‌متر2) | تعداد رشته‌ها | متراژ هر حلقه (متر) | جنس روکش | برند |
|---|---|---|---|---|---|
| سیم افشان | ۰.۵×۱ | ۱ | ۱۰۰ | PVC | آذرسیم |
| سیم افشان | ۰.۷۵×۱ | ۱ | ۱۰۰ | PVC | آذرسیم |
| سیم افشان | ۱×۱ | ۱ | ۱۰۰ | PVC | آذرسیم |
جدول مقایسه‌ای بر اساس سایز و کاربرد
این جدول به کاربر کمک می‌کند با توجه به سایز سیم یا کابل، محصول مناسب کاربرد خود را انتخاب کند.
| سایز (میلی‌متر2) | کاربردها | محصول قابل پیشنهاد |
|---|---|---|
| ۰.۵ تا ۰.۷۵ | روشنایی خانگی، لوازم خانگی کوچک | سیم افشان ۱×۰.۵، سیم افشان ۱×۰.۷۵ |
| ۱ تا ۱.۵ | لوازم خانگی متوسط، تجهیزات کم‌مصرف | سیم افشان ۱×۱، سیم افشان ۱×۱.۵ |
| ۲.۵ | تجهیزات پرمصرف خانگی، سیم‌کشی داخل دیوار | سیم افشان ۱×۲.۵، کابل افشان ۲×۲.۵ |
| ۴ | مصارف صنعتی کوچک | سیم افشان ۱×۴، کابل افشان ۲×۴ |
| ۶ | تجهیزات صنعتی و نیمه‌صنعتی | سیم افشان ۱×۶ |

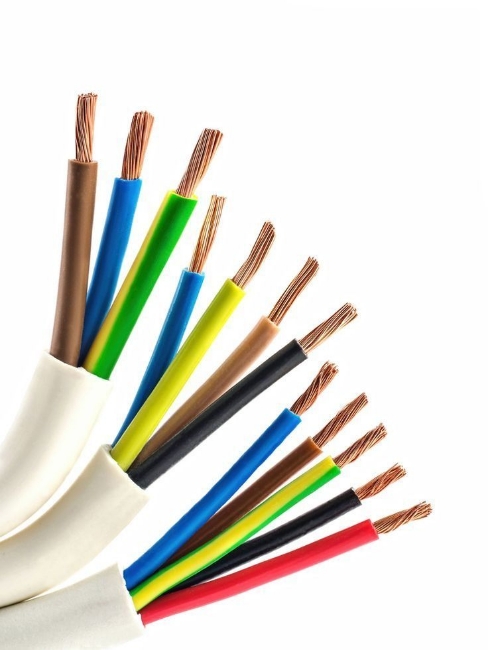

جداول کاربردی برای مقایسه کابل‌های چند رشته‌ای
این جداول برای مقایسه کابل‌های چند رشته‌ای با توجه به تعداد رشته‌ها و کاربردهای آن‌ها مفید است.
مقایسه کابل‌های دو رشته‌ای
| سایز کابل (میلی‌متر2) | تعداد رشته | کاربردها |
|---|---|---|
| ۱.۵×۲ | ۲ | روشنایی و سیم‌کشی داخلی |
| ۲.۵×۲ | ۲ | سیم‌کشی داخلی و تجهیزات خانگی پرمصرف |
| ۴×۲ | ۲ | مصارف صنعتی کوچک و نیمه‌صنعتی |
مقایسه کابل‌های سه و چهار رشته‌ای
| سایز کابل (میلی‌متر2 ) | تعداد رشته | کاربردها |
|---|---|---|
| ۱.۵×۲ | ۲ | روشنایی و سیم‌کشی داخلی |
| ۲.۵×۲ | ۲ | سیم‌کشی داخلی و تجهیزات خانگی پرمصرف |
| ۴×۲ | ۲ | مصارف صنعتی کوچک و نیمه‌صنعتی |
بخش نهایی: توضیحات و نکات انتخاب سیم و کابل
راهنمای انتخاب سیم و کابل مناسب
بر اساس ولتاژ کاری: برای مصارف خانگی و تجهیزاتی که ولتاژ پایین‌تر از ۵۰۰ ولت نیاز دارند، سیم و کابل‌های با مقطع پایین (تا ۲.۵ میلی‌متر ) مناسب‌ترند. برای تجهیزات صنعتی یا نیمه‌صنعتی با ولتاژ بالاتر، کابل‌هایی با مقطع بیشتر انتخاب کنید.
بر اساس محل نصب: در مکان‌های خشک، سیم‌های افشان گزینه مناسبی هستند. اما برای محیط‌های مرطوب یا مکان‌هایی که نیاز به مقاومت بیشتر است، کابل‌های افشان پیشنهاد می‌شوند.
انعطاف‌پذیری: اگر نیاز به کابل یا سیمی دارید که قابلیت خم‌شدن مداوم و انعطاف‌پذیری بالا داشته باشد، کابل افشان گزینه بهتری است.
نکات ایمنی در نصب و استفاده از سیم و کابل
اتصال ایمن: همواره از اتصالات محکم و ایمن اطمینان حاصل کنید تا از جرقه‌زدن و اتصال کوتاه جلوگیری شود.
دور از رطوبت: از نصب سیم و کابل در نزدیکی منابع رطوبتی خودداری کنید، مگر اینکه کابل برای این شرایط طراحی شده باشد.
خودداری از دفن در زیر گچ: دفن سیم‌های افشان مستقیماً در زیر گچ مجاز نیست، زیرا می‌تواند باعث آسیب و کاهش عمر سیم شود.
استفاده از روکش‌های محافظ: در محیط‌هایی که احتمال آسیب فیزیکی بالاست، از روکش‌های محافظ یا کانال‌های مخصوص برای محافظت از سیم و کابل استفاده کنید.
تطابق با استاندارد: مطمئن شوید که سیم و کابل مورد استفاده، دارای نشان استاندارد و کیفیت مورد تأیید است.
با رعایت این نکات، می‌توانید ایمنی، دوام و عملکرد بهتری از سیم و کابل‌ها در سیستم‌های برق خود به دست آورید.
