سیلندر پنوماتیک خطی (شفت دار)

سیلندر پنوماتیک خطی فستو (شفت دار)، دارای درایو پنوماتیک برای انجام حرکات خطی هستند. آنها به وسیله سیلندر قلمی/جک قلمی، جک پروفیل، جک/سیلندر کامپکت، سیلندر کوتاه ، سیلندر تخت، سیلندرهای کوچک و ...،نیروی پشتیبانی مورد نیاز تا 50 کیلونیوتن در 6 بار در اختیار قرار می‌دهند.

انواع جک پنوماتیک خطی (شفت دار)، از جنس فولاد ضد زنگ بوده و تمیزکاری آنها آسان است. که به آنها سیلندر پنوماتیک خطی می گویند.

می توانید محصولات بیشتری را در دسته بندی سیلندر پنوماتیک توان تکنیک پیدا کنید:

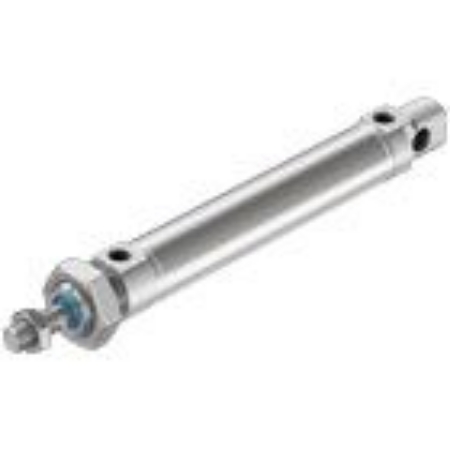

سیلندر قلمی (جک قلمی)

به خاطر طراحی قلمی مناسب، این سیلندر قلمی/ جک قلمی حتی در فضای بسیار محدود هم قابل نصب هستند.

آنچه که تمام سیلندر قلمی/ جک قلمی دارند عملکرد عالی، عمر مفید طولانی و نصب سریع و آسان است. سیلندر میله پیستون به صورت فعالیت دوطرفه و یا فعالیت تک طرفه، و همچنین سیلندر پنوماتیک طبق استاندارد ISO 6432 در دسترس هستند.

سیلندر قلمی

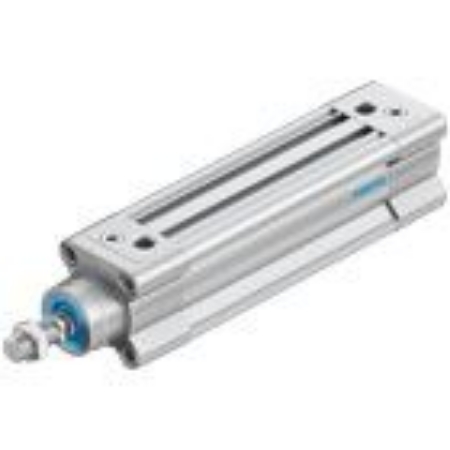

سیلندر پروفیلی و سیلندر پنوماتیک خطی (شفت دار)

سیلندر پروفیل و جک پنوماتیک (شفت دار) رابط های نصب مشابهی دارند و داده های فنی یکسانی را دارند و هر دو دارای ابعادی هستند که با استاندارد ISO 15552 همخوانی دارد.

با این حال، این درایو خطی قبل از همه در نحوه نصب سنسور سیلندر تفاوت دارند: آنها به ایمنی در شکاف لوله پروفیل به خوبی قرار می‌گیرند، در حالی که در سیلندر شفت دار سنسور سیلندر با استفاده از یک کیت نصب جداگانه روی میله پیستون نصب می‌شوند.

سیلندر پروفیلی

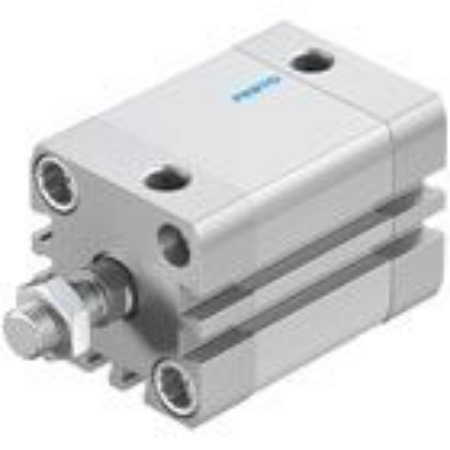

سیلندر کامپکت

سیلندر کامپکت فستو یک نوع سیلندر شفت دار پنوماتیک هستند که به علت طول نصب فوق‌العاده کوتاه در مقایسه با طول جابجایی، بسیار مناسب در فضاهای محدود استفاده می‌شوند. این سیلندرها برای کاربردهایی طراحی شده‌اند که فضای محدودی وجود دارد و نیاز به بارهای جانبی کمتری دارند.

یکی از ویژگی‌های برجسته سیلندر کامپکت فستو طول نصب کوتاه آنها است. این سیلندرها به صورت مستقیم و بدون نیاز به لوازم جانبی خاصی نصب می‌شوند، که باعث می‌شود نیاز به فضای اضافی برای نصب کمتر شود و چیدمان سیستم به‌صورت صرفه‌جویانه‌تری انجام شود.

سیلندرهای کامپکت فستو عملکرد بسیار قابل اعتمادی دارند و با کیفیت بالا تولید می‌شوند. طول عمر طولانی و ساختار ساده آنها باعث می‌شود نصب و استفاده از آنها بسیار آسان باشد.

از دیگر ویژگی‌های سیلندر کامپکت فستو می‌توان به مقاومت در برابر بارهای جانبی کمتر اشاره کرد. با توجه به طراحی کوتاه آنها، این سیلندرها مناسب برای کاربردهایی هستند که نیاز به مقاومت کمتر در برابر نیروهای جانبی و لرزش دارند.

در کل، سیلندر کامپکت فستو با طول نصب کوتاه، کارایی بالا، و نصب و استفاده آسان، گزینه‌ی مناسبی برای کاربردهایی هستند که فضای محدود و محدودیت در بارهای جانبی وجود دارد.

سیلندر کامپکت پنوماتیک با طول نصبی مناسب است که به نسبت میزان فشرده بودن در فضاهای محدود قابل نصب است. آنها معمولاً در مواقعی استفاده می شوند که فضا بسیار محدود و نیاز به بارهای جانبی کم است. سیلندرهای فشرده به گروهی از سیلندرهای نصب مستقیم تعلق دارند و معمولاً بدون هیچ لوازم جانبی نصب خاصی نصب می‌شوند. سیلندرهای کامپکت کوتاه از ضخامت 2.5 میلیمتری شروع می‌شوند و سیلندرهای تخت با طراحی بسیار تخت و با پیستونی بیضی که در برابر چرخش محافظت شده است، مشخص می‌شوند.

سیلندر کامپکت، سیلندر کورس کوتاه

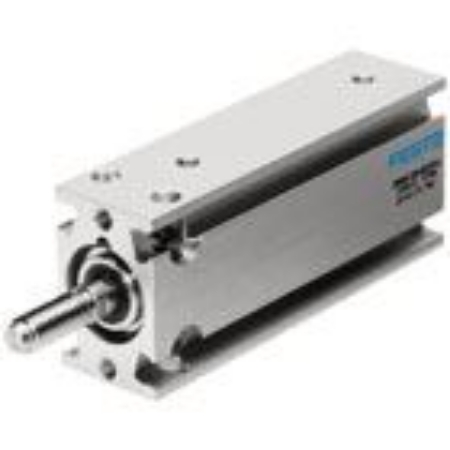

سیلندر چند منظوره و سیلندر کارتریج
سیلندر چند منظوره سیلندرهایی هستند که می‌توانند از یک یا چند طرف بدون استفاده از لوازم جانبی نصبی اضافی (به جز پیچ و مهره) نصب شوند. سیلندر کارتریج می‌توانند به صورت مستقیم در سیستم با استفاده از یک سوراخ ، نصب شده و به صورت یکطرفه عمل کنند. برای نصب این سیلندرهای میله پیستون و برقراری ارتباط با تامین هوا، نیازی به لوازم جانبی جداگانه نیست. این یک طرح بسیار صرفه جویانه در فضا است.

سیلندر چند منظوره و سیلندرهای پینی

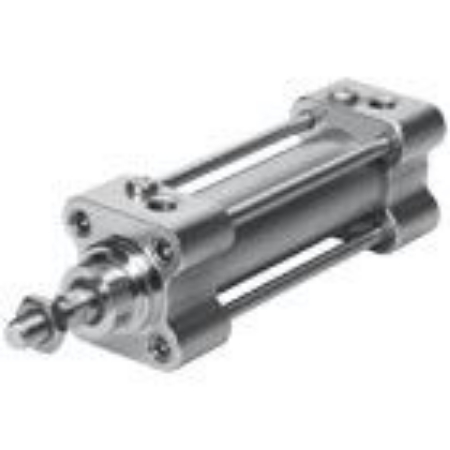

سیلندر استنلس استیل فستو پنوماتیک

سیلندر استنلس استیل فستو پنوماتیک به خاطر مقاومت خود در مقابل خوردگی، حتی در محیط‌های مهاجم مشخص می‌شوند. این به خصوص به استفاده از فولادهای استنلس با کیفیت بالا 1.4301 و 1.4401 برمی‌گردد. انواع فولادهای استنلس با عملکرد اثبات شده در عمل، مقاومت در برابر تنش شیمیایی و آسیبی که ممکن است از تمیز کننده ها و ضد عفونی کننده ها بوجود آید را فراهم می‌کنند.

سیلندر استنلس استیل فستو پنوماتیک

حالت عملکرد سیلندر میله پیستون

یک سیلندر میله پیستون همیشه شامل یک میله پیستون با یک پیستون راننده است که حرکت آن توسط هوا فشرده کنترل می‌شود. انرژی مورد استفاده به پیستون، سپس توسط میله پیستون به قسمت‌های قابل جابجایی منتقل می‌شود. سیلندرهای دارای میله پیستون به صورت میله پیستونهای دوطرفه و یک طرفه موجود است.

سیلندر یک طرفه با میله پیستون فقط یک مجرای هوای فشرده پنوماتیک دارند. سیلندر توسط مجرای تامین هوا فشرده تغذیه می‌شود و باعث جابجایی پیستون در یک جهت می‌شود. هنگامی که سیلندر هوا را مجدداً آزاد می‌کند، پیستون به موقعیت اولیه خود با یک فنر بازمی‌گردد.

سیلندر دوطرفه از طرف دیگر دارای دو مجرای هوای فشرده هستند و فقط با استفاده از هوا فشرده عمل می‌کنند. زمانی که هوا فشرده به یکی از مجراها وارد می شود، سبب حرکت به جلو و یا برگشت سیلندر می‌شود.

در زیر مشخصات کلی سیلندر شفت دار فستو پنوماتیک را مشاهده می کنید.
