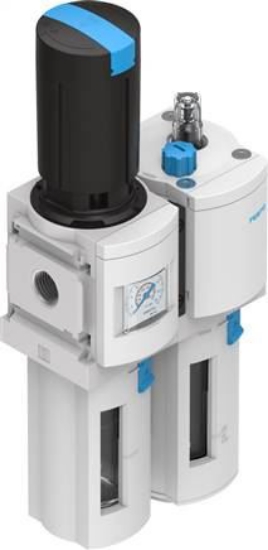

معرفی واحد مراقبت ترکیبی هوای فشرده فستو MSB6-1/2-FRC5:J1M1 (530244)
ابعاد و سری مدل
این واحد با سایز 6 و سری مدل MS، برای تأمین و مراقبت از هوای فشرده در سیستم‌های پنوماتیک طراحی شده است.
عملکرد فیوز و نصب عمودی
دارای یک دکمه چرخان با قفل یکپارچه برای عملکرد فیوز و قابلیت نصب عمودی با دقت ± 5 درجه است.
فیلتر و تخلیه تجمعی
با دریچه فیلتر با تخلخل 40 میکرومتر و تخلیه تجمعی از طریق چرخش دستی برخوردار است.
ساختار و فشارسنج
ساختار این واحد شامل فیلتر رگولاتور همراه با فشارسنج برای تنظیم و نمایش فشار می‌باشد.
فشار کاری و تنظیم فشار
این واحد قادر به تأمین هوای فشرده با فشار کاری در بازه 1.5 تا 20 بار بوده و محدوده تنظیم فشار آن از 0.5 تا 12 بار است.
جریان نرمال نامی و کاربرد با روغن
دارای جریان نرمال نامی حدود 3,700 لیتر در دقیقه و قابلیت استفاده با گازهای خاموش با اطلاعات درباره کاربرد با روغن در عملیات بعدی.
مقاومت در برابر زنگ زدگی و دمای تحمل
این واحد در کلاس مقاومت در برابر زنگ زدگی KBK درجه 2 (استرس متوسط زنگ زدگی) قرار دارد و دمای تحمل برای بلبرینگ آن از -10 تا 60 درجه سانتیگراد متغیر است.
مشخصات محیطی و وزن
این واحد با کلاس خلوص هوا در خروجی به اساس ISO 8573-1:2010 [7:4:-] عمل می‌کند و قابل استفاده در دمای محیط و محیط‌های مختلف با دمای -10 تا 60 درجه سانتیگراد می‌باشد. وزن هر عدد از این محصول 1,495 گرم است.
اتصالات و اطلاعات متفرقه
نوع اتصال با لوازم جانبی انجام می‌شود و اطلاعات متریال آن مطابق با استاندارد RoHS عمل می‌کند. شماره GTIN آن 4052568164812 است و با شماره گمرکی 84811005 تجارت خارجی می‌شود. این واحد به عنوان یک محصول مطابق با استانداردهای RoHS، توسط شرکت فستو تولید شده است.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
size
|
6 |
|
Model series
|
MS |
|
Actuation fuse
|
Rotary button with integrated lock |
|
installation position
|
vertical ± 5° |
|
Filter porosity [Mikrometer]
|
40 |
|
Condensate drain
|
Manually rotating |
|
Construction set up
|
Filter regulator with pressure gauge |
|
Controller function
|
Output pressure constant |
|
Clamp protection
|
Plastic basket |
|
pressure display
|
with pressure gauge |
|
Operating pressure [bar]
|
1.5 to 20 |
|
Pressure regulation range [bar]
|
0.5 to 12 |
|
Normal nominal flow [l/min]
|
3.700 |
|
Operating medium
|
Inert gases |
|
Information about operating and control medium
|
Oiled operation possible (required in further operations) |
|
Corrosion resistant class KBK
|
2 - moderate corrosion stress |
|
Bearing temperature [°C]
|
-10 to 60 |
|
Food compatibility
|
See expanded material information |
|
Air purity class at the output
|
Compressed air to ISO 8573-1:2010 [7:4:-] |
|
Medium temperature [°C]
|
-10 to 60 |
|
ambient temperature [°C]
|
-10 to 60 |
|
Product weight [g]
|
1.495 |
|
Fastening type
|
With Accessories |
|
Pneumatic connection 1
|
G1/2 |
|
Pneumatic connection 2
|
G1/2 |
|
Material information
|
RoHs compliant |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Customs duty number
|
84811005 |
|
GTIN
|
4052568164812 |
|
Weight
|
1.495 g / Pcs |
|
Document
|
Group data sheet: Service units, MS series (english) , دانلود کاتالوگ واحد مراقبت
ترکیبی هوا فشرده MSB6-1/2-FRC5:J1M1 (530244) , Data sheet |
