معرفی واحد مراقبت ترکیبی هوای فشرده

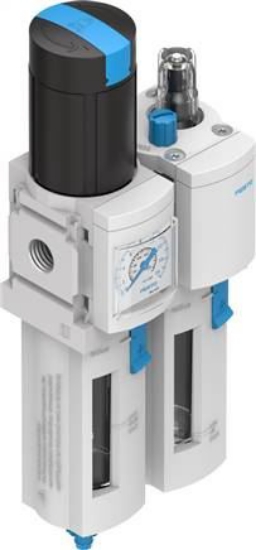

واحد مراقبت ترکیبی هوای فشرده فستو MSB4-1/4-FRC5:J1M1 (531117) با ابعاد سایز 4 و سری مدل MS، دارای ویژگی‌ها و عملکردهای حیاتی برای تأمین و پالایش هوای فشرده در سیستم‌های پنوماتیک می‌باشد.
ویژگی‌ها و اجزای اصلی
این واحد با دکمه چرخان با قفل یکپارچه و نصب عمودی با دقت ± 5 درجه امکان عملکرد همانند کلید یا وفیوز را فراهم می‌کند. ویژگی‌های دیگر شامل دریچه فیلتر 40 میکرومتر، شیر تخلیه چرخش دستی، ساختار فیلتر رگولاتور با فشارسنج و عملکرد کنترلر با خروجی فشار ثابت است.
اطلاعات فنی و کاربرد
این واحد دارای فشار کاری در بازه 1.5 تا 14 بار، محدوده تنظیم فشار از 0.5 تا 12 بار و جریان نرمال نامی حدود 900 لیتر در دقیقه می‌باشد. همچنین، قابل استفاده با گازهای خاموش بوده و اطلاعاتی درباره عملکرد آن با روغن نیز در عملیات بعدی فراهم شده است.
مقاومت در برابر زنگ زدگی و خلوص هوا
این واحد در کلاس مقاومت در برابر زنگ زدگی KBK درجه 2 (استرس متوسط زنگ زدگی) قرار دارد و دمای تحمل برای بلبرینگ از -10 تا 60 درجه سانتیگراد متغیر است. علاوه بر این، با کلاس خلوص هوا در خروجی به اساس ISO 8573-1:2010 [7:4:-] عمل می‌کند.
اطلاعات وزن و تولیدکننده
وزن هر عدد از این واحد 500 گرم است و با مطابقت با استاندارد RoHS، به عنوان یک محصول با کیفیت و پیشرفته شناخته می‌شود. شماره GTIN آن 4052568165062 می‌باشد و با شماره گمرکی 84811005 تجارت خارجی می‌شود. این واحد توسط شرکت فستو تولید شده است که به دلیل تکنولوژی پیشرفته و استانداردهای کیفیت، به عنوان یکی از محصولات مطابق با RoHS معرفی می‌شود.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
size
|
4 |
|
Model series
|
MS |
|
Actuation fuse
|
Rotary button with integrated lock |
|
installation position
|
vertical ± 5° |
|
Filter porosity [Mikrometer]
|
40 |
|
Condensate drain
|
Manually rotating |
|
Construction set up
|
Filter regulator with pressure gauge |
|
Controller function
|
Output pressure constant |
|
Clamp protection
|
Plastic basket |
|
pressure display
|
with pressure gauge |
|
Operating pressure [bar]
|
1.5 to 14 |
|
Pressure regulation range [bar]
|
0.5 to 12 |
|
Normal nominal flow [l/min]
|
900 |
|
Operating medium
|
Inert gases |
|
Information about operating and control medium
|
Oiled operation possible (required in further operations) |
|
Corrosion resistant class KBK
|
2 - moderate corrosion stress |
|
Bearing temperature [°C]
|
-10 to 60 |
|
Air purity class at the output
|
Compressed air to ISO 8573-1:2010 [7:4:-] |
|
Medium temperature [°C]
|
-10 to 60 |
|
ambient temperature [°C]
|
-10 to 60 |
|
Product weight [g]
|
500 |
|
Fastening type
|
With Accessories |
|
Pneumatic connection 1
|
G1/4 |
|
Pneumatic connection 2
|
G1/4 |
|
Housing material
|
Aluminium die casting |
|
Clamps material
|
PC |
|
Weight
|
500 g / Pcs |
|
GTIN
|
4052568165062 |
|
Customs duty number
|
84811005 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: Service units, MS series (english) , Data sheet |
