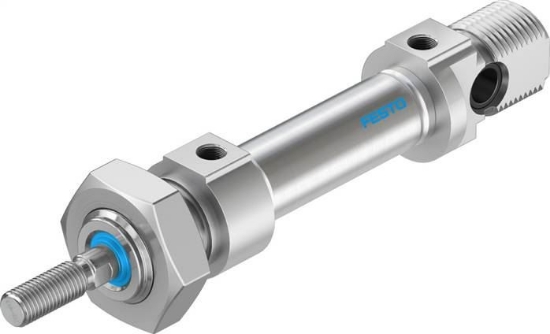

محصول DSNU-12-10-P-A (19189) یک سیلندر قلمی (Pen Cylinder) از شرکت Festo است.
DSNU-12-10-P-A (19189) سیلندر قلمی فستو برای انجام عملکردهای خطی در سیستم‌های اتوماسیون صنعتی استفاده می‌شود.
در زیر به برخی از ویژگی‌ها و کاربردها و مشخصات محصول DSNU-12-10-P-A (19189) سیلندر قلمی فستو اشاره می‌کنم:
1. ویژگی‌های DSNU-12-10-P-A (19189) سیلندر قلمی فستو :
- قطر سوراخ خروجی: 12 میلی‌متر
- طول سفر: 10 میلی‌متر
- نوع فرم: P (Piston)
- نوع مهر و موم: A (Standard)
- فشار کاری: معمولاً در محدوده فشارهای کم تا متوسط (بسته به مدل و کاربرد مورد استفاده)
2. کاربردهای DSNU-12-10-P-A (19189) سیلندر قلمی فستو:
- خطوط تولید صنعتی: سیلندر قلمی DSNU-12-10-P-A می‌تواند در خطوط تولید صنعتی برای انجام عملکردهای خطی مانند حرکت و فشار دادن قطعات، گرفتن و رها کردن اشیاء، جابجایی و تنظیم موقعیت‌ها و غیره استفاده شود.
- رباتیک: این سیلندر در رباتیک برای ایجاد حرکت خطی در ربات‌ها و سیستم‌های رباتیک استفاده می‌شود.
- سیستم‌های اتوماسیون: DSNU-12-10-P-A در سیستم‌های اتوماسیون صنعتی برای کنترل و اجرای حرکت‌های خطی در پروسه‌های تولید و کارخانجات مختلف استفاده می‌شود.
وجود سوراخ خروجی با قطر 12 میلی‌متر و طول سفر 10 میلی‌متر در DSNU-12-10-P-A (19189) سیلندر قلمی فستو، امکان استفاده مناسب در برنامه‌ها و کاربردهای مختلف را فراهم می‌کند.
برای اطلاعات دقیق‌تر و بررسی جزئیات فنی، بهتر است مشخصات فنی را از سایت رسمی شرکت Fest یا از منابع معتبر دیگر مانند بخش مشخصات محصول در سایت توان تکنیک مورد بررسی قرار دهید.
ضمنا قیمت محصول فقط برای افرادی که در سایت ثبت نام کرده اند قابل مشاهده است.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Stroke [mm]
|
10 |
|
Piston diameter
|
12 mm |
|
Piston rod thread
|
M6 |
|
Dampening
|
P: Elastic silencer rings / plates double-sided |
|
installation position
|
arbitrary |
|
Complies to standard
|
CETOP RP 52 P |
|
Piston rod end
|
Male thread |
|
Construction set up
|
Piston |
|
Position detection
|
For proximity switch |
|
Variants
|
One-sided piston rod |
|
Operating pressure [bar]
|
1.5 to 10 |
|
Principle of operation
|
double acting |
|
Operating medium
|
Compressed air to ISO 8573-1:2010 [7:4:4] |
|
Information about operating and control medium
|
Oiled operation possible (required in further operations) |
|
Corrosion resistant class KBK
|
2 - moderate corrosion stress |
|
ambient temperature [°C]
|
-20 to 80 |
|
Maritime classification
|
see Certificate |
|
Impact energy at the end positions [J]
|
0,07 |
|
Theoretical force at 6 bar, Return flow [N]
|
50,9 |
|
Base weight at 0 mm stroke [g]
|
75,0 |
|
Supplement moved mass per 10 mm stroke [g]
|
2 |
|
Fastening type
|
With Accessories |
|
Pneumatic connection
|
M5 |
|
Material information
|
RoHs compliant |
|
Cover material
|
Aluminium wrought alloy |
|
Seals material
|
NBR |
|
Piston rod material
|
High-alloyed stainless steels |
|
Cylinder tube material
|
High-alloyed stainless steels |
|
Theoretical force at 6 bar, flow [N]
|
67,9 |
|
Moving mass at 0 mm stroke [g]
|
18,5 |
|
Weight supplement per 10 mm stroke [g]
|
4,0 |
|
Weight
|
75 g / Pcs |
|
GTIN
|
4052568003067 |
|
Customs duty number
|
84123100 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
دانلود کاتالوگ , دانلود
کاتالوگ دسته بندی dsnu |
