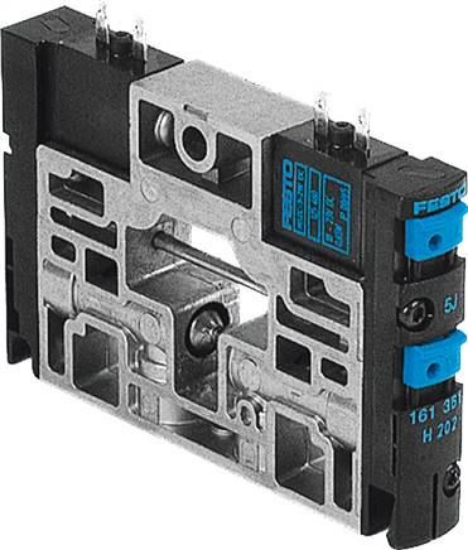

شیربرقی پنوماتیک فستو CPV14-M1H-2X3-GLS-1/8 (161362)
این شیربرقی پنوماتیک از نوع 3/2 بسته، مونواستیبل با امکانات الکتریکی به عنوان یک جزء پیشرفته در سیستم‌های پنوماتیک شناخته می‌شود. دارای قطر 14 میلیمتر و جریان نرمال نامی 800 لیتر در دقیقه، این شیر با فشار کاری -0.9 تا 10 بار عمل می‌کند و دارای ساختار پیستون پوشر و حالت بازنشانی پنوماتیک است.
عملکرد دقیق و سریع
در عملکرد این شیر، زمان خروجی 30 میلی‌ثانیه، زمان ورودی 24.0 میلی‌ثانیه و زمان روشنایی 100% با کاهش جریان نگه داشتن است. مصرف برق الکتریکی آن کمتر از 0.65 وات بوده و آزمایش‌های استحکام لرزش، مقاومت در برابر شوک و مقاومت در برابر خوردگی نشان‌دهنده پایداری و کارایی بالای این شیر می‌باشد.
اطلاعات عملیاتی و مقاومت
شیربرقی CPV14-M1H-2X3-GLS-1/8 (161362) با محدوده دماهای مختلف، مقاومت در برابر خوردگی با کلاس KBK 2، وزن 120 گرم و مواد مقاوم مانند سیل‌های HNBR و جنس بدنه POM، یک انتخاب مطمئن برای برنامه‌های مختلف و تنظیمات صنعتی است.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Valve function
|
3/2 closed monostable |
|
Actuation type
|
Electrical |
|
Valve size [mm]
|
14 |
|
Normal nominal flow [l/min]
|
800 |
|
Operating pressure [bar]
|
-0.9 to 10 |
|
Construction set up
|
Piston pusher |
|
Reset mode
|
Pneumatic spring |
|
Protection category
|
IP65 |
|
Nominal width [mm]
|
6 |
|
Exhaust function
|
Cannot be throttled |
|
Sealing principle
|
Soft |
|
installation position
|
arbitrary |
|
Hand assist actuation
|
Ratcheting |
|
Control type
|
pilot operated |
|
Control air supply
|
external |
|
Flow direction
|
Not reversible |
|
Coverage
|
positive Überdeckung |
|
Control pressure [bar]
|
3 to 8 |
|
b-value
|
0.42 |
|
C-value []
|
3,20 |
|
Shifting time off [ms]
|
30 |
|
Shifting time on [ms]
|
24,0 |
|
Power-on time
|
100% with holding current reduction |
|
Electrical power consumption [W]
|
0,65 |
|
Max. positive test impulse at 0 signal [Mikrosekun]
|
1.400 |
|
Max. negative test impulse for 1 signal [Mikrosekun]
|
400 |
|
Operating medium
|
Compressed air to ISO 8573-1:2010 [7:4:4] |
|
Information about operating and control medium
|
Oiled operation possible (required in further operations) |
|
Oscillation strength
|
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6 |
|
Shock resistance
|
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27 |
|
Corrosion resistant class KBK
|
2 - moderate corrosion stress |
|
Bearing temperature [°C]
|
-20 to 40 |
|
Medium temperature [°C]
|
-5 to 50 |
|
ambient temperature [°C]
|
-5 to 50 |
|
Product weight [g]
|
120 |
|
Fastening type
|
With throughway bores |
|
Support air control connection 12/14
|
Hunt group |
|
Exhaust control connection 82/84
|
Hunt group |
|
Pneumatic connection 1
|
Hunt group |
|
Pneumatic connection 2
|
G1/8 |
|
Pneumatic connection 3/5 combined
|
Hunt group |
|
Pneumatic connection 4
|
G1/8 |
|
Material information
|
RoHs compliant |
|
Seals material
|
HNBR |
|
Housing material
|
POM |
|
Pneumatic connection 11
|
Hunt group |
|
Weight
|
120 g / Pcs |
|
GTIN
|
4052568012366 |
|
Customs duty number
|
84812090 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: Valve terminal CPV, Compact Performance (english) , Data sheet |
