دقت و عملکرد به حالت اجرا درآورده

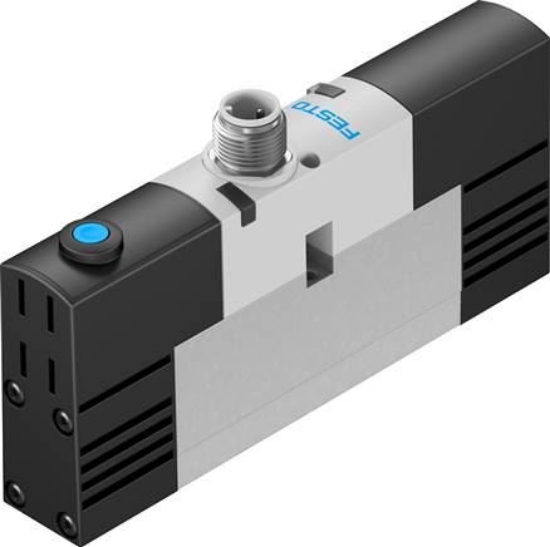

قدرت عملکرد، با شیر برقی ایزو فستو VSVA-B-M52-MH-A2-1R2L (534775)
در دنیای کنترل نفوذ هوا، VSVA-B-M52-MH-A2-1R2L به عنوان یک نماد از دقت ظاهر می‌شود. این قدرت با 5/2 مونواستیبل و عملکرد برقی تدوین شده، عملکرد بی‌نظیری را وعده می‌دهد. با عرض ساخت 18 میلیمتر، توجه را به خود جلب می‌کند و نتایج را ارائه می‌دهد.
ویژگی‌های کلیدی:
- عملکرد کارآمد: فشار کاری از 3 تا 8 بار، اطمینان از جریان کاری بدون مشکل.
- ساخت چندگانه: ساختار پشته پیستون اطمینان از قابلیت اعتماد در برنامه‌های مختلف.
- تنظیم سریع: حالت بازنشانی مکانیکی باعث افزایش کارایی عملیاتی می‌شود.
- ساخت مقاوم: دارای دسته‌بندی محافظتی IP65 که آن را در محیط‌های مختلف مقاوم می‌سازد.
- تطابق جهانی: با استاندارد ISO 15407-1 هماهنگ است، اطمینان از کیفیت بین‌المللی.
بر جریان داینامیک مسلط شوید
سیستم پنوماتیک خود را با VSVA-B-M52-MH-A2-1R2L متحول کنید
در دنیای پویایی سیالات با VSVA-B-M52-MH-A2-1R2L ماجراجویی کنید. برای کنترل بهینه طراحی شده، این شگفتی پنوماتیک اطمینان می‌دهد که سیستم‌های شما با بهره‌وری بیشینه عمل می‌کنند. از نمایش شرایط سیگنال با یک LED گرفته تا کنترل نوع پایلوت، هر جزئیات به دقت طراحی شده تا تجربه شما را ارتقا دهد.
ویژگی‌های کلیدی:
- مسلط به جریان: با داشتن شیر جریان 750 لیتر در دقیقه، در هر منظری از چشم انداز پنوماتیک غلبه می‌کند.
- طراحی تطبیقی: می‌تواند در هر موقعیتی نصب شود و انعطاف پذیری در تنظیمات شما فراهم می‌کند.
- پاسخ سریع: زمان‌های جابه‌جایی تا 12 میلی‌ثانیه اطمینان از کنترل فوری می‌دهند.
- کارآیی انرژی: با مقدار مشخصه‌ای توان 24V DC، توازن قدرت و عملکرد را تضمین می‌کند.
- محیط متنوع: با هوا فشرده تا ISO 8573-1:2010 عمل می‌کند، انعطاف پذیری را ارائه می‌دهد.
طراحی قوی برای محیط‌های مقاوم
VSVA-B-M52-MH-A2-1R2L: برتری مهندسی برای عملکرد پایدار
وارد دنیایی شوید که انعطاف‌پذیری با نوآوری هماهنگ می‌شود. VSVA-B-M52-MH-A2-1R2L ماجرا را با طراحی مقاوم در برابر شوک و طبقه مقاومت در برابر زنگ آهن KBK 2 بر عهده می‌گیرد. این شگفتی پنوماتیک در شرایط حاکمیت از دماهای اقلیمی گرفته تا رطوبت و استرس زنگ آهن مقاومت می‌کند.
ویژگی‌های کلیدی:
- محدوده دمای قابل تطبیق: از -5 تا 50 درجه سانتی‌گراد، تغلب بر آب و هوای متغیر.
- ساخت برای دوام: تحمل رطوبت تا 90٪ و استرس زنگ آهن با سهولت.
- ساخت مستدام: از آزمون استفاده حمل و نقل با سطح شدت 2 تا FN 942017-4 و EN 60068-2-6 و همچنین از آزمون شوک با درجه شدت 2 تا FN 942017-5 و EN 60068-2-27 گذر کرده است.
- ادغام آسان: اتصال الکتریکی M8x1 و مواد مطابق با RoHS برای سازگاری بی‌دردسر.
- شناسایی جهانی: GTIN 4052568168506 اصالت و قابلیت پیگیری را تضمین می‌کند.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Valve function
|
5/2 monostable |
|
Actuation type
|
Electrical |
|
Build.width [mm]
|
18 |
|
Operating pressure [bar]
|
3 to 8 |
|
Construction set up
|
Piston pusher |
|
Reset mode
|
Mechanical spring |
|
Protection category
|
IP65 |
|
Permission
|
C-tick |
|
Nominal width [mm]
|
5 |
|
Exhaust function
|
Can be throttled |
|
Sealing principle
|
Soft |
|
installation position
|
arbitrary |
|
Complies to standard
|
ISO 15407-1 |
|
Hand assist actuation
|
tentative |
|
Control type
|
pilot operated |
|
Control air supply
|
Internal |
|
Flow direction
|
Not reversible |
|
Coverage
|
positive Überdeckung |
|
Signal condition display
|
LED |
|
Flow valve [l/min]
|
750 |
|
Flow valve single connection plate [l/min]
|
550 |
|
Flow valve pneumatically linked [l/min]
|
550 |
|
Shifting time off [ms]
|
34 |
|
Shifting time on [ms]
|
12 |
|
Power-on time
|
100% |
|
Max. positive test impulse at 0 signal [Mikrosekun]
|
500 |
|
Max. negative test impulse for 1 signal [Mikrosekun]
|
500 |
|
Coil characteristic value
|
24 V DC: Low current phase 1 W, high current phase 2,4 W |
|
Operating medium
|
Compressed air to ISO 8573-1:2010 [7:4:4] |
|
Information about operating and control medium
|
Oiled operation possible (required in further operations) |
|
CE certificate (see declaration of conformity)
|
to EU EMC directive |
|
Oscillation strength
|
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6 |
|
Shock resistance
|
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27 |
|
Corrosion resistant class KBK
|
2 - moderate corrosion stress |
|
Medium temperature [°C]
|
-5 to 50 |
|
Relative humidity
|
0 - 90 % |
|
ambient temperature [°C]
|
-5 to 50 |
|
Max. tightening torque Valve fastening [Nm]
|
0.9 to 1.1 |
|
Product weight [g]
|
140 |
|
electrical connection:
|
M8x1 |
|
Fastening type
|
on connection plate |
|
Material information
|
RoHs compliant |
|
Normal nominal flow [l/min]
|
550 |
|
Operating voltage range DC [V]
|
21.6 to 26.4 |
|
Weight
|
140 g / Pcs |
|
GTIN
|
4052568168506 |
|
Customs duty number
|
84812090 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Data sheet |
|
لینک اصلی
|
کاتالوگ شیر برقی ایزو فستو VSVA-B-M52-MH-A2-1R2L (534775) |
