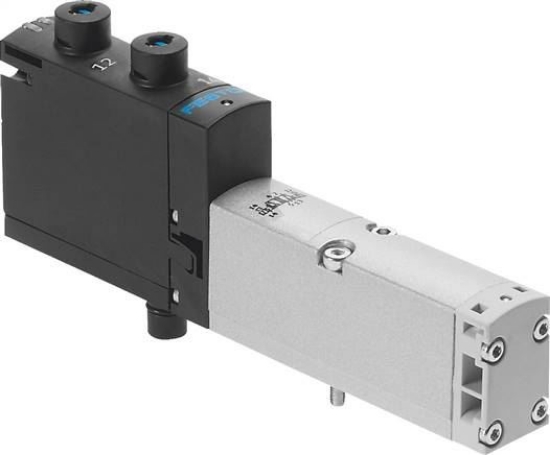

شیر برقی ایزو فستو VSVA-B-B52-ZD-A2-1T1L با کد فنی 539182، یک شگفتی ابتکاری در دنیای کنترل پنوماتیک است که قلبی پویا از دقت و کارایی دارد.
ویژگی شیر برقی ایزو VSVA-B-B52-ZD-A2-1T1L
این شیر برقی با ویژگی‌های منحصر به فردی همچون عملکرد 5/2 دوحالته، نحوه عملکرد برقی، و عرض ساخت 18 میلیمتر، می‌تواند تجربه کارکرد بی‌نظیری را ارائه دهد.
در جزئیات ساختاری این شیر برقی، می‌توانیم به استفاده از پشته پیستونی، طراحی مقاوم در برابر شوک، و محافظت درجه IP65 اشاره کنیم.
امکانات شیر فستو 539182
علاوه بر این، توانایی کنترل فشار از 3 تا 10 بار، امکان دستیابی به مسیر جریان به صورت دلخواه، و نمایشگر LED، همگی جزئیاتی هستند که این شیر برقی را از دیگران متمایز می‌کنند.
از جهات کنترلی نیز، این شیر برقی دارای امکاناتی چون کنترل پیلوتی، تامین هوا به صورت خارجی، و انعطاف در جهت جریان است. همچنین، با محدوده دمایی از -5 تا 50 درجه سانتی‌گراد و مقاومت در برابر شوک و استرس زنگ آهن، این شیر برقی به راحتی با شرایط محیطی چالشی روبرو می‌شود.
اطلاعات فنی فستو VSVA-B-B52-ZD-A2-1T1L
ویژگی‌های فنی مانند ولتاژ کارکرد نامی DC 24 و وزن 172 گرم به همراه اطلاعات جزئی مانند GTIN 4052568005696 و تایید RoHS، این شیر برقی را به یک گزینه‌ی مطمئن و کارآمد تبدیل می‌کنند. این محصول را می‌توانیم با افتخار از جانب شرکت فستو به عنوان یک سفیر از مهندسی برتر و ارتباط عمیق با فناوری اعلام کنیم.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Valve function
|
5/2 bistable |
|
Actuation type
|
Electrical |
|
Build.width [mm]
|
18 |
|
Normal nominal flow [l/min]
|
550 |
|
Operating pressure [bar]
|
-0.9 to 10 |
|
Construction set up
|
Piston pusher |
|
Protection category
|
IP65 |
|
Exhaust function
|
drosselbar |
|
Sealing principle
|
Soft |
|
installation position
|
arbitrary |
|
Hand assist actuation
|
Ratcheting |
|
Control type
|
pilot operated |
|
Control air supply
|
external |
|
Flow direction
|
arbitrary |
|
Coverage
|
positive Überdeckung |
|
Signal condition display
|
LED |
|
Control pressure [bar]
|
3 to 10 |
|
Flow valve [l/min]
|
750 |
|
Flow valve single connection plate [l/min]
|
600 |
|
Flow valve pneumatically linked flow optimised [l/min]
|
700 |
|
Flow valve pneumatically linked [l/min]
|
550 |
|
Power-on time
|
100% |
|
Coil characteristic value
|
24 V DC: 1,6 W |
|
Surge voltage strength [kV]
|
2,5 |
|
Degree of contamination
|
3 |
|
Permitted voltage oscillations
|
± 10 % |
|
Operating medium
|
Compressed air to ISO 8573-1:2010 [7:4:4] |
|
Information about operating and control medium
|
Oiled operation possible (required in further operations) |
|
Oscillation strength
|
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6 |
|
Shock resistance
|
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27 |
|
Corrosion resistant class KBK
|
0 - No corrosion stressing |
|
Relative humidity
|
0 - 90 % |
|
control medium
|
Compressed air to ISO 8573-1:2010 [7:4:4] |
|
ambient temperature [°C]
|
-5 to 50 |
|
Product weight [g]
|
172 |
|
electrical connection:
|
Plug-in |
|
Fastening type
|
on connection plate |
|
Support air control connection 12/14
|
Connection plate Size 18 mm to ISO 15407-2 |
|
Exhaust control connection 82/84
|
Selectively: |
|
Pneumatic connection 1
|
Connection plate Size 18 mm to ISO 15407-2 |
|
Pneumatic connection 2
|
Connection plate Size 18 mm to ISO 15407-2 |
|
Pneumatic connection 3
|
Connection plate Size 18 mm to ISO 15407-2 |
|
Pneumatic connection 4
|
Connection plate Size 18 mm to ISO 15407-2 |
|
Pneumatic connection 5
|
Connection plate Size 18 mm to ISO 15407-2 |
|
Material information
|
RoHs compliant |
|
Seals material
|
FKM |
|
Housing material
|
PA |
|
Screws material
|
Zinc-plated steel |
|
Shifting time um [ms]
|
11 |
|
Permission
|
CSA (OL) |
|
Max. positive test impulse at 0 signal [Mikrosekun]
|
1.500 |
|
Max. negative test impulse for 1 signal [Mikrosekun]
|
800 |
|
Nominal operating voltage DC [V]
|
24 |
|
Weight
|
172 g / Pcs |
|
GTIN
|
4052568005696 |
|
Customs duty number
|
84812090 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: Valve terminal VTSA / VTSA-F (english) , Data sheet |
