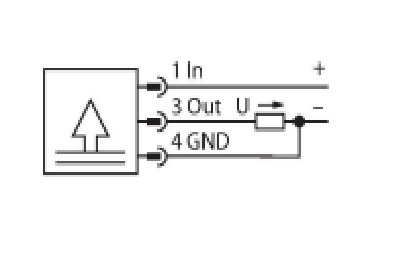

نمودار سیم کشی ترانسمیتر فشار - خروجی ولتاژ 10 بار (3سیم) - TURCK
توابع کاری ترانسمیتر فشار 400بار
ترانسمیترهای فشار سری های PT…-1 با سرامیک پیزوی مقاوم کار می کنند.
سلول های اندازه گیری دیافراگم سرامیکی متناسب با فشار نامتعادل است،اعمال می شود. بسته به نوع سنسور مورد استفاده،سیگنال پردازش شده به صورت آنالوگ ارائه می شود.
سیگنال خروجی 4…20mA (2-سیم) یا 0…10V (3- سیم).

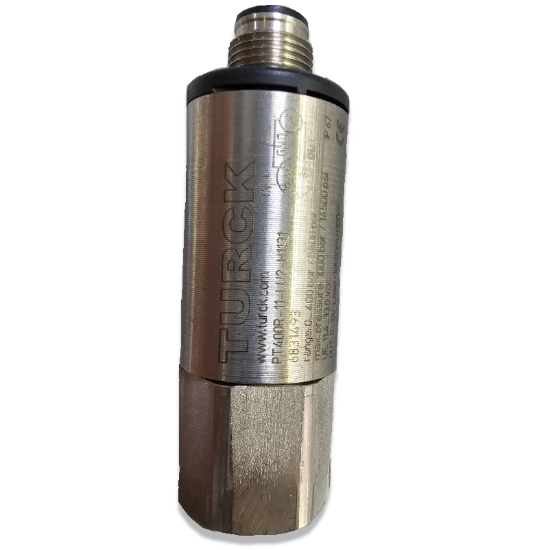

- PT400R11LU2H1131
- PRESSURE TRANSMITTER
- 0 TO 400 BAR (0 TO 5800 PSI)
- RELATIVE
- G1/4" FEMALE BSPP
- 11.4-33 VDC / 0-10 V
- 3-PIN M12 EUROFAST
ترجمه فارسی دیتاشیت ترانسمیتر فشار 400بار - خروجی ولتاژ 10ولت - اتصال1/4 اینچ :
این محصول که تحت نام PT400R-11-LU2-H1131 با شماره شناسه 6831493 توسط شرکت Turck تولید می‌شود، یک ترانسمیتر فشار برای اندازه‌گیری فشار نسبی تا 400 بار است. ویژگی‌های اصلی این ترانسمیتر به شرح زیر است: فایل اصلی دیتا شیت در تب مشخصات قابل دانلود می باشد.
ویژگی‌های فنی:
- نوع سنسور: این ترانسمیتر با استفاده از سلول‌های پیزورزیستیو سرامیکی کار می‌کند که به فشار اعمال شده پاسخ داده و سیگنال آنالوگ 0 تا 10 ولت (3-سیم) را تولید می‌کند.
- محدوده فشار: 0 تا 400 بار (5801.51 psi یا 40 MPa).
- فشار مجاز بیش از حد: ≤ 900 بار.
- فشار انفجاری: ≥ 900 بار.
- زمان پاسخ‌دهی: کمتر از 2 میلی‌ثانیه (میانگین 1 میلی‌ثانیه).
- ثبات طولانی‌مدت: ± 1% FS مطابق با DIN EN 60770.
- ولتاژ کاری: 11.4 تا 33 ولت DC.
- خروجی آنالوگ: 0 تا 10 ولت با دقت ±0.3% FS.
- مصرف جریان: ≤ 4 میلی‌آمپر.
- محدوده دمای محیط: -40 تا +85 درجه سلسیوس.
- محدوده دمای محیطی نگهداری: -40 تا +85 درجه سلسیوس.
- مقاومت به شوک: 100 g (11 میلی‌ثانیه) مطابق با IEC 68-2-27.
- مقاومت به لرزش: 20 x g (9 تا 2000 هرتز، 2 تا 9 هرتز با دامنه ±15 میلی‌متر) مطابق با IEC 68-2-6.
- اتصال فرآیند: اتصال مادگی G 1/4 اینچ از جنس فولاد ضد زنگ 1.4305 (AISI 303).
- مواد ساخت ترانسمیتر: دیافراگم سرامیکی Al₂O₃ و محفظه استیل ضد زنگ 1.4305 (AISI 303).
دیگر ویژگی‌ها:
- محافظت در برابر اتصال کوتاه و معکوس: بله.
- کلاس حفاظتی: IP67.
- دقت کالیبراسیون: ±0.3% FS برای نقطه صفر و کل مقیاس.
- زمان MTTF (میانگین زمان بین خرابی‌ها): 114 سال در دمای 40 درجه سلسیوس.
- اتصال الکتریکی: کانکتور M12 × 1.
این ترانسمیتر برای اندازه‌گیری دقیق فشار در محیط‌های مختلف صنعتی طراحی شده و به دلیل ویژگی‌های مکانیکی و الکتریکی برتر، در شرایط سخت کاری قابل اعتماد است.
این مشخصات فنی برای ترانسمیتر فشار PT400R-11-LU2-H1131 از برند Turck شامل اطلاعاتی در مورد مصرف جریان، نوع حفاظتی، خروجی‌ها، رفتار دمایی، شرایط محیطی و داده‌های مکانیکی است. در زیر جزئیات هر یک از این موارد آورده شده است:
مشخصات فنی:
مصرف انرژی و حفاظت:
- مصرف جریان: حداکثر 4 میلی‌آمپر.
- نوع حفاظت: SELV (ولتاژ بسیار پایین ایمن) مطابق با استاندارد EN 50178.
- حفاظت در برابر اتصال کوتاه و قطبیت معکوس: بله.
- نوع و کلاس حفاظت: IP67 / کلاس III.
- ولتاژ عایقی: 500 ولت DC.
خروجی‌ها:
- خروجی آنالوگ: 0 تا 10 ولت.
- بار: ≥ 10 کیلواهم.
- وضوح: کمتر از ± 0.1% FS.
- دقت LHR: ± 0.3% FS BSL.
- دقت کالیبراسیون (نقطه صفر): ± 0.3% FS.
- دقت کالیبراسیون (تمام مقیاس): ± 0.3% FS.
رفتار دمایی:
- دمای محیط کارکرد: -40 تا +85 درجه سلسیوس.
- دمای نگهداری: -40 تا +85 درجه سلسیوس.
- دمای متوسط: -40 تا +125 درجه سلسیوس.
- ضریب دمای نقطه صفر (Tk0): ± 0.15% از کل مقیاس/10 K.
- ضریب دمای محدوده (TkS): ± 0.15% از کل مقیاس/10 K.
شرایط محیطی:
- مقاومت در برابر لرزش: 20 x g (9 تا 2000 هرتز، 2 تا 9 هرتز با دامنه ±15 میلی‌متر) مطابق با استاندارد IEC 68-2-6.
- مقاومت در برابر شوک: 100 g (11 میلی‌ثانیه) مطابق با استاندارد IEC 68-2-27.
داده‌های مکانیکی:
- جنس بدنه: استیل ضد زنگ/پلاستیک، 1.4305 (AISI 303).
-جنس اتصال فشار: استیل ضد زنگ 1.4305 (AISI 303).
- جنس سنسور فشار: سرامیک Al₂O₃.
- جنس آب‌بندی: FPM.
- اتصال فرآیند: رزوه داخلی G 1/4 اینچ.
- سایز آچار اتصال فشار/مهره: SW 21.
- اتصال الکتریکی: کانکتور M12 × 1.
- حداکثر گشتاور سفت کردن مهره بدنه: 20 نیوتن‌متر.
شرایط مرجع طبق استاندارد IEC 61298-1:
- دمای مرجع: 15 تا 25 درجه سلسیوس.
- فشار اتمسفریک: 860 تا 1060 هکتوپاسکال مطلق.
- رطوبت: 45 تا 75 درصد نسبی.
- توان کمکی: 24 ولت DC.
- MTTF (میانگین زمان بین خرابی‌ها): 114 سال در دمای 40 درجه سلسیوس.
این مشخصات نشان‌دهنده قابلیت‌ها و مقاومت بالای این ترانسمیتر در شرایط مختلف محیطی و صنعتی است.
ترانسمیتر فشار PT400R-11-LU2-H1131 از برند Turck در صنایع مختلفی به‌کار می‌رود که نیاز به اندازه‌گیری دقیق فشار در شرایط سخت دارند. این دستگاه به دلیل دقت بالا، قابلیت اطمینان در محیط‌های مختلف و مقاومت در برابر شوک و لرزش، برای کاربردهای گوناگون صنعتی مناسب است.
صنایع مرتبط:
1. صنایع نفت و گاز:
- اندازه‌گیری فشار در خطوط لوله، مخازن ذخیره‌سازی، و تجهیزات استخراج و پالایش نفت و گاز.
- مانیتورینگ فشار در سیستم‌های تزریق گاز و کنترل فرآیندهای مختلف.
2. صنایع شیمیایی و پتروشیمی:
- کنترل و نظارت بر فشار در فرآیندهای شیمیایی حساس.
- استفاده در تجهیزات اختلاط، پالایش و ذخیره‌سازی مواد شیمیایی.
3. صنایع غذایی و نوشیدنی:
- نظارت بر فشار در سیستم‌های فرآوری مواد غذایی و نوشیدنی.
- کاربرد در خطوط تولید، جایی که تمیزی و دقت فشار بسیار مهم است.
4. صنایع خودروسازی:
- استفاده در سیستم‌های تست و ارزیابی فشار در خطوط تولید خودرو.
- نظارت بر فشار در سیستم‌های هیدرولیک و پنوماتیک خودروها.
5. صنایع نیروگاهی:
- کنترل فشار در بویلرها، توربین‌ها، و سیستم‌های تولید برق.
- مانیتورینگ فشار در سیستم‌های خنک‌کننده و توزیع آب.
6. صنایع هیدرولیک و پنوماتیک:
- اندازه‌گیری فشار در سیستم‌های هیدرولیکی و پنوماتیکی صنعتی.
- استفاده در ماشین‌آلات سنگین، جرثقیل‌ها، و تجهیزات ساختمانی.
کاربردها (Applications):
1. کنترل فرآیند:
- استفاده در سیستم‌های کنترل فشار جهت اطمینان از ایمنی و بهره‌وری عملیات صنعتی.
- نظارت بر فشار برای جلوگیری از خرابی تجهیزات و افزایش عمر مفید دستگاه‌ها.
2. اندازه‌گیری و مانیتورینگ:
- اندازه‌گیری فشار در تجهیزات و خطوط لوله در زمان واقعی.
- مانیتورینگ فشار برای تحلیل داده‌ها و بهبود کارایی فرآیندها.
3. سیستم‌های ایمنی:
- به‌کارگیری در سیستم‌های ایمنی فشار برای جلوگیری از شرایط بحرانی.
- استفاده در سنسورهای فشار برای فعال‌سازی سوئیچ‌های ایمنی در صورت تجاوز از حد مجاز فشار.
4. ماشین‌آلات و تجهیزات صنعتی:
- اندازه‌گیری و کنترل فشار در ماشین‌آلات تولیدی و تجهیزات صنعتی.
- به‌کارگیری در ماشین‌های CNC، تجهیزات تست و تولید خودکار.
5. صنایع هوانوردی و دریایی:
- استفاده در سیستم‌های فشار هیدرولیکی هواپیماها و کشتی‌ها.
- مانیتورینگ فشار در موتورهای توربینی و سیستم‌های سوخت‌رسانی.
این ترانسمیتر فشار به دلیل دقت، سرعت پاسخ‌دهی بالا و مقاومت در برابر شرایط سخت، انتخاب مناسبی برای کاربردهای پیچیده و حساس در صنایع مختلف است.
