معرفی عمومی سنسور نوری رفلکتوری

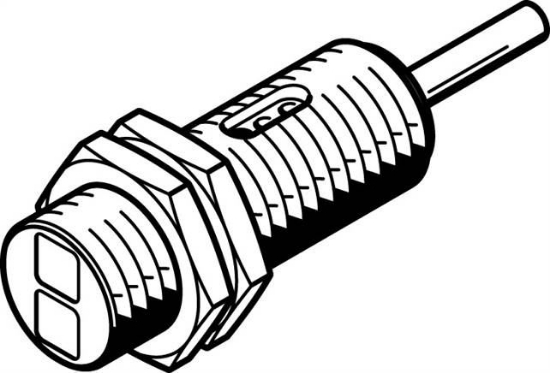

این سنسور نوری رفلکتوری با مدل SOEG-RT-M18-NA-K-2L (547910) دارای طراحی دایره‌ای است و با استاندارد EN 60947-5-2 سازگار است. این سنسور با نشان RCM اجازه استفاده را دریافت کرده و دارای گواهی CE (تایید تطابق) با دستورالعمل EMC اتحادیه اروپا می‌باشد. مواد ساختاری آن شامل مواد حاوی LABS است.
اصل اندازه‌گیری و فرآیند عملکرد
این سنسور جهت اندازه‌گیری پارامتر موقعیت با اصل اندازه‌گیری الکترونیک نوری و فرآیند پراکنده-انعکاسی فتوالکتریکی عمل می‌کند. محدوده اندازه‌گیری آن از 40 تا 600 میلیمتر و دمای محیط عملیاتی آن از -25 تا 55 درجه سانتی‌گراد می‌باشد.
ویژگی‌های فنی
این سنسور دارای خروجی کنترل NPN و المان سوئیچینگ ضد-والنت است. حداکثر فرکانس سوئیچینگ آن 1.000 هرتز و حداکثر جریان خروجی 200 میلی‌آمپر می‌باشد. ولتاژ سقوط آن 2 ولت و مقاومت در برابر short circuit به صورت چرخشی است. محدوده ولتاژ عملیاتی DC آن از 10 تا 36 ولت می‌باشد و ریپل باقیمانده آن 20٪ است.
نشانگرها و ویژگی‌های اضافی
این سنسور دارای ویژگی‌های دیگری نیز مانند نشانگر وضعیت سوئیچینگ با LED زرد، نمایشگر ذخیره عملکرد با LED سبز، و دسته حفاظت IP65 برخوردار است. همچنین از نظر مواد ساختاری، از برنج استفاده شده و دارای کلاس مقاومت در برابر زنگ‌زدگی KBK به میزان متوسط (کلاس 2) است.
تنظیمات و مشخصات اندازه‌گیری
تنظیمات این سنسور از طریق پتانسیومتر انجام می‌شود و محدوده تنظیم پایین‌تر و بالاتر به ترتیب 40 تا 600 میلیمتر می‌باشد. حیسترزیس آن نیز کمتر یا مساوی با 60 میلیمتر است. این سنسور دارای یک اتصال الکتریکی 4-سیمه با طول کابل 2.5 متر و غلتک کابل از جنس TPE-U(PUR) می‌باشد.
ویژگی‌های فیزیکی و توزیع
وزن این محصول 121 گرم است و دمای محیط برای قرارگیری کابل در حال حرکت از -5 تا 55 درجه سانتی‌گراد محاسبه شده است. این سنسور از لحاظ حفاظتی دارای دسته حفاظت IP65 و کلاس مقاومت در برابر زنگ‌زدگی KBK با استرس متوسط (کلاس 2) است. از نظر تنظیمات، از پتانسیومتر برای تنظیم محدوده اندازه‌گیری استفاده می‌شود. این سنسور با شماره GTIN 4052568189259 و شماره گمرک 85365019 عرضه شده و با استاندارد RoHS نیز سازگار است. تولیدکننده این سنسور شرکت Festo است.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Design
|
round |
|
Complies to standard
|
EN 60947-5-2 |
|
Permission
|
RCM mark |
|
CE certificate (see declaration of conformity)
|
to EU EMC directive |
|
Material information
|
LABS containing materials included |
|
Measured parameter
|
Position |
|
Measurement principle
|
Optoelectronic |
|
Measurement process
|
diffuse-reflective photoelectric sensor |
|
Light type
|
|
|
Range [mm]
|
40 to 600 |
|
ambient temperature [°C]
|
-25 to 55 |
|
Control output
|
NPN |
|
Switching element function
|
Anti-valent |
|
Max. switching frequency [hz]
|
1.000 |
|
Max. output current [mA]
|
200 |
|
Voltage drop [V]
|
2 |
|
Short circuit resistance
|
Cycling |
|
Operating voltage range DC [V]
|
10 to 36 |
|
residual ripple
|
20 % |
|
Empty run current [mA]
|
20 |
|
Reverse polarity protection
|
for all electrical connections |
|
electrical connection:
|
4-wire |
|
Cable length [MTR]
|
2,5 |
|
Cable sleeve material
|
TPE-U(PUR) |
|
size
|
M18 |
|
Fastening type
|
With locking nut |
|
Torque [Nm]
|
20 |
|
Product weight [g]
|
121 |
|
Housing material
|
brass |
|
Switching status indicator
|
LED yellow |
|
Functional reserve display
|
LED green |
|
Ambient temperature for moving cable placements [°C]
|
-5 to 55 |
|
Protection category
|
IP65 |
|
Corrosion resistant class KBK
|
2 - moderate corrosion stress |
|
Setting options
|
Potentiometer |
|
Settings range lower limit [mm]
|
40 |
|
Settings range uppper limit [mm]
|
600 |
|
Hysteresis [mm]
|
<= 60 mm |
|
Insulation sleeve material
|
PVC |
|
installation position
|
arbitrary |
|
Weight
|
121 g / Pcs |
|
GTIN
|
4052568189259 |
|
Customs duty number
|
85365019 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: Sensors SOE (english) , Data sheet |
