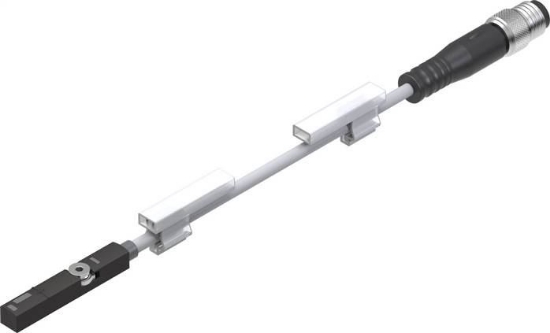

سنسور پراکسیمیتی فستو مدل SME-8M-DS-24V-K-0,3-M8D با کد فنی 543861 دارای ویژگی‌های مشابه با مدل‌های دیگر این سری است. تفاوت‌های اصلی در طول کابل و نوع اتصال آن مشخص است. ویژگی‌های اصلی این مدل به شرح زیر است:
- 1. SME: سنسور مغناطیسی Reed
- 2. 8M: به اندازه و نوع نصب اشاره دارد.
- 3. DS: دوقطبی (Bipolar) با عملکرد کانتکت باز (NO)
- 4. 24V: ولتاژ کاری 24 ولت DC
- 5. K: کابل
- 6. 0,3: طول کابل 0.3 متر است.
- 7. M8D: به اتصال الکتریکی M8 اشاره دارد که یک کانکتور نوع M8 با استاندارد صنعتی است.
این سنسور دارای ویژگی‌های مانند سنسور پراکسمیتی SME-8M-DS-24V-K-2,5-OE مقاومت در برابر روغن، استاندارد IP65، دمای کاری -40 تا 70 درجه سانتی‌گراد است، اما طول کابل کوتاه‌تر و اتصال از نوع کانکتور M8 است که در کاربردهایی که نیاز به اتصالات سریع و قابل جدا شدن دارند، استفاده می‌شود.
در جدول مشخصات، ویژگی‌های سنسور پراکسیمیتی فستو مدل SME-8M-DS-24V-K-0,3-M8D به‌صورت کامل آورده شده است.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Permission
|
RCM mark |
|
CE certificate (see declaration of conformity)
|
to EU EMC directive |
|
Special features
|
Oil resistant |
|
Material information
|
Copper and PTFE-free |
|
Measurement principle
|
Reed magnetic |
|
ambient temperature [°C]
|
-40 to 70 |
|
Control output
|
Bipolar contact |
|
Switching element function
|
NO contact |
|
Max. output current [mA]
|
500 |
|
Max. output current in fastening sets [mA]
|
80 |
|
Max. switching capacity AC [Voltampere]
|
10,0 |
|
Max. switching capacity DC [W]
|
10,0 |
|
Max. switching capacity DC in fastening sets [W]
|
2,4 |
|
Max. switching capacity AC in fastening sets [Voltampere]
|
2,4 |
|
Voltage drop [V]
|
1,170 |
|
Short circuit resistance
|
no |
|
Overload resistant
|
Not available |
|
Operating voltage range AC [V]
|
5 to 30 |
|
Operating voltage range DC [V]
|
5 to 30 |
|
Reverse polarity protection
|
no |
|
Electrical connection 1, connection type
|
Cable with plug |
|
Electrical connection 1, connection technology
|
M8x1, A coded to EN 61076-2-104 |
|
Electrical connection 1, number of pins / wires
|
3 |
|
Electrical connection 1, fastening type
|
Screw lock |
|
Connection outlet direction
|
along |
|
Test conditions line
|
Bending radius strength to Festo standard |
|
Cable length [MTR]
|
0,3 |
|
Line properties
|
Standard+cable track |
|
Cable sleeve material
|
TPE-U(PUR) |
|
Fastening type
|
Insertable from above into the slot |
|
Product weight [g]
|
8,9 |
|
Housing material
|
PA |
|
Switching status indicator
|
LED yellow |
|
Ambient temperature for moving cable placements [°C]
|
-5 to 70 |
|
Protection category
|
IP65 |
|
Weight
|
8,9 g / Pcs |
|
GTIN
|
4052568091774 |
|
Customs duty number
|
85365019 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: SMT/SME-8 (english) , Data sheet |
