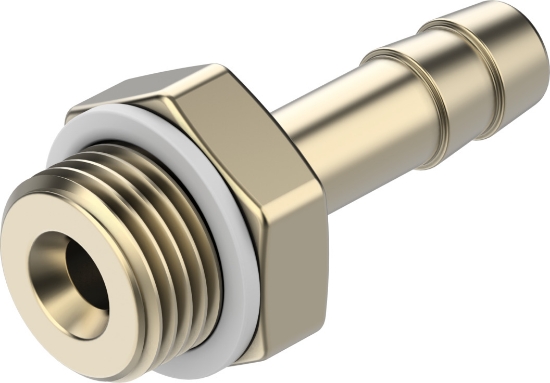

اتصال شیلنگ N-1/2-P-13-MS : دقت در اتصالات شیلنگ پنوماتیک فستو
در دنیای اتصالات پنوماتیک فستو، N-1/2-P-13-MS به عنوان نماد دقت و اعتبار شناخته می‌شود. با عرض نامی 11.0 میلیمتر، این فیتینگ نه تنها اتصال ایمن و کارآمد در سیستم‌های پنوماتیک را اطمینان بخش می‌سازد، بلکه با طراحی مستحکم و انشعابات از هم گسستنی، مانع از هرگونه نشتی در طول عملیات می شود.
عملکرد چندگانه اتصال فلزی شیلنگ فستو در شرایط متنوع
این فیتینگ در گستره‌ای از شرایط عالی عمل می‌کند و فشارهای از -0.95 تا 16 بار را در دماهای مختلف پوشش می‌دهد. قابلیت سازگاری با هواي فشرده به استانداردهای ISO 8573-1:2010 [7:-:-] آن را گزینه چندکاره‌ای برای کاربردهای مختلف پنوماتیک می‌سازد.
علاوه بر این، این فیتینگ امکان عملیات با روغن را فراهم کرده و انعطاف‌پذیری برای کاربردهایی که لوبریکیشن (روانکاری) بر اساس روغن لازم است، ارائه می‌دهد.
مقاومت و جزئیات ساخت فیتینگ فلزی N-1/2-P-13-MS
این فیتینگ با هدف مقاومت ساخته شده است و به دسته‌ی مقاوم در برابر زنگ‌زدگی KBK 1 تعلق دارد که نشان‌دهنده حداقل حساسیت به استرس زنگ‌زدگی است. اتصالات پنوماتیک با یک مهره نر G1/2 در یک سر و سازگاری با لوله‌های داخلی با قطر 13 میلیمتر در سر دیگر طراحی شده‌اند. این تنظیم اتصال دوتایی، اطمینان از یکپارچگی مناسب در سیستم فراهم می‌کند. هر فیتینگ تنها حدود 45 گرم وزن دارد که بار کمی به سیستم اضافه می‌کند در حالی که ساختار سازمان‌یافته خود را حفظ می‌کند.
تطابق و گواهی تولیدکننده
این فیتینگ به عنوان یک محصول مطابق با استانداردهای RoHS، هماهنگ با استانداردهای محیطی است و تعهد فستو به پایداری را نشان می‌دهد. شماره گلوبال محصول (GTIN) 4052568022051 و شماره گمرکی 74122000 همچنین شناسایی و اطمینان از تطابق با مقررات بازارهای جهانی را تسهیل می‌کنند.
برای جزئیات فنی جامع و راهنمای کاربری، کاربران می‌توانند به اسناد ارائه شده توسط تولیدکننده مراجعه کنند که شامل دیتاشیت و کاتالوگ گروهی برای فیتینگ‌های دارای رزوه به زبان انگلیسی و دیتاشیت خاص برای مدل N-1/2-P-13-MS است که در انتهای جدول مشخصات قرار دارد.
این مهندسی دقیق توسط فستو اطمینان می‌دهد که N-1/2-P-13-MS یک انتخاب ایده‌آل برای سیستم‌های پنوماتیکی به کارایی و دوام نیازمند است.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Nominal width [mm]
|
11,0 |
|
Seal type on stud
|
gasket |
|
Operating pressure complete temperature range [bar]
|
-0,95 to 16 |
|
Operating medium
|
Compressed air to ISO 8573-1:2010 [7:-:-] |
|
Information about operating and control medium
|
Oiled operation possible (required in further operations) |
|
Corrosion resistant class KBK
|
1 - low corrosion stress |
|
Pneumatic connection 1
|
Male thread G1/2 |
|
Pneumatic connection 2
|
For hose inside diameter 13 mm |
|
Material information
|
RoHs compliant |
|
Weight
|
45 g / Pcs |
|
GTIN
|
4052568022051 |
|
Customs duty number
|
74122000 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: Barbed fittings (english) , Data sheet |
