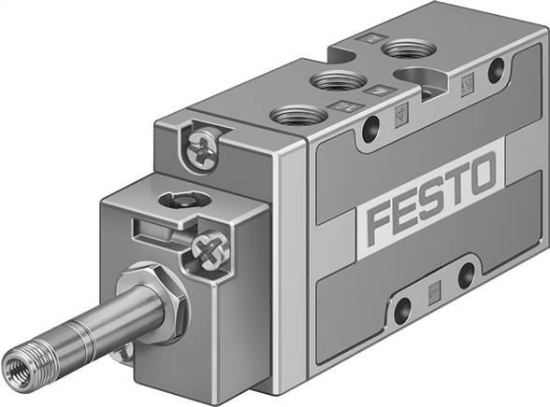

معرفی شیر برقی پنوماتیک فستو MFH-5-1/8-B با کد فنی 19758
استفاده از شیر برقی پنوماتیک فستو MFH-5-1/8-B (19758) جهت کنترل دقیق در برنامه‌های صنعتی، با طراحی ارتقاء یافته برای عملکرد بهینه، به سادگی امکان‌پذیر می‌شود.
این شیر با تنظیمات 5/2 مونواستیبل عمل کرده و با بهره‌گیری از عملکرد برقی، ویژگی‌هایی از قبیل عرض ساخت 26 میلیمتر، جریان نامی 750 لیتر در دقیقه، و محدوده فشار کاری 2 تا 10 بار را ارائه می‌دهد.
مشخصات کلیدی و عملکرد شیر برقی festo: کنترل چندگانه در طراحی کوچک
شیر برقی festo با ساختار پلیتی مطمئنی از دقت عملکرد برخوردار بوده و با اصل نرم‌گیری و امکان نصب در موقعیت‌های مختلف، انعطاف‌پذیری را ارتقا می‌دهد. ویژگی کنترل دستی موقت نیز کنترل دقیقی فراهم می‌کند و نوع کنترل توسط پایلوت اطمینان از چندگانگی عملکرد را افزایش می‌دهد.
ساختار و انطباق: دقت در هر جزئیات
با تنظیمات ساختاری به شکل پلیت، شیر برقی festo از قابلیت اطمینان برخوردار بوده و با اصل نرم‌گیری(آب بند انعطاف پذیر با لاستیک یا الاستومرها) و امکان نصب در موقعیت‌های مختلف، انعطاف‌پذیری را ارتقا می‌دهد. ویژگی کنترل دستی موقت نیز کنترل دقیقی فراهم می‌کند و نوع کنترل توسط پایلوت اطمینان از چندگانگی عملکرد را افزایش می‌دهد.
نرم گیری چیست؟
نرم‌گیری به معنای ایجاد یک نرم‌گیری محکم و مؤثر هنگام بسته بودن شیر است، جلوگیری از جریان ناخواسته هوا یا مایع. مواد نرم‌گیری به خوبی به سطوح متصل شده وصل می‌شوند و بهبود کارایی و قابلیت اعتماد کل سیستم پنوماتیک را افزایش می‌دهند.
کارایی و جزئیات عملیاتی: طراحی برای عملکرد
فشرده اما قدرتمند، MFH-5-1/8-B از مهندسی مستحکم با ویژگی‌هایی مانند پوشش منفی، مقدار b برابر با 0.34 و مقدار C برابر با 3.00 بهره‌مند است. با یک حداکثر فرکانس سوئیچینگ 3 هرتز و زمان‌های سریع جابه‌جایی، این شیر کارایی را در هر عملیات اطمینان‌بخش می‌کند.
مقاومت در برابر دما و مواد: تحمل در محیط‌های سخت
با عمل در محدوده دما از -40 تا 60 درجه سانتیگراد، این شیر مقاومت در برابر محیط‌های مختلف را به ارمغان می‌آورد. با وزنی برابر با 220 گرم و اتصالات پنوماتیک در پنج پورت، نصب آسان و ایمنی فراهم می‌کند. رعایت استانداردهای RoHS، سیل‌های NBR و ریخته‌گری آلومینیوم دی‌کستینگ از استفاده از مواد با کیفیت اطمینان می‌دهد.
مشخصات فنی و انطباق: برآورده کردن استانداردهای صنعت
از اتصال برقی از طریق f-coil تا GTIN برابر با 4052568003630، این شیر استانداردهای سختگیرانه صنعت را برآورده می‌کند. با شماره گمرکی 84812090 و انطباق با استانداردهای RoHS، این شیر از ضمانت کیفیت پشتیبانی می‌کند. تولید شده توسط فستو، یک نام معتبر در صنعت، اطمینان از قدرت اعتماد را فراهم می‌کند.
نتیجه‌گیری: فستو MFH-5-1/8-B - دقت، انطباق و قابلیت اعتماد در یک شیر برقی festo کوچک
به طور کلی، فستو MFH-5-1/8-B دقت، انطباق و دوام را به طراحی کوچکی ترکیب می‌کند و یک راه‌حل قابل اعتماد برای طیف وسیعی از کاربردهای کنترل پنوماتیک ارائه می‌دهد.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Valve function
|
5/2 monostable |
|
Actuation type
|
Electrical |
|
Build.width [mm]
|
26 |
|
Normal nominal flow [l/min]
|
750 |
|
Operating pressure [bar]
|
2 to 10 |
|
Construction set up
|
Plate seat |
|
Reset mode
|
Mechanical spring |
|
Nominal width [mm]
|
5 |
|
Sealing principle
|
Soft |
|
installation position
|
arbitrary |
|
Hand assist actuation
|
tentative |
|
Control type
|
pilot operated |
|
Control air supply
|
Internal |
|
Flow direction
|
Not reversible |
|
b-value
|
0.34 |
|
C-value []
|
3,00 |
|
Max. switching frequency [hz]
|
3 |
|
Shifting time off [ms]
|
30 |
|
Shifting time on [ms]
|
10 |
|
Operating medium
|
Compressed air to ISO 8573-1:2010 [7:4:4] |
|
Information about operating and control medium
|
Oiled operation possible (required in further operations) |
|
Corrosion resistant class KBK
|
1 - low corrosion stress |
|
Bearing temperature [°C]
|
-40 to 60 |
|
Medium temperature [°C]
|
-10 to 60 |
|
ambient temperature [°C]
|
-5 to 40 |
|
Product weight [g]
|
220 |
|
Fastening type
|
on PR strip |
|
Pneumatic connection 1
|
G1/8 |
|
Pneumatic connection 2
|
G1/8 |
|
Pneumatic connection 3
|
G1/8 |
|
Pneumatic connection 4
|
G1/8 |
|
Pneumatic connection 5
|
G1/8 |
|
Material information
|
RoHs compliant |
|
Seals material
|
NBR |
|
Housing material
|
Aluminium die casting |
|
Max. positive test impulse at 0 signal [Mikrosekun]
|
2.200 |
|
Max. negative test impulse for 1 signal [Mikrosekun]
|
3.700 |
|
Exhaust control connection 84
|
M5 |
|
electrical connection:
|
Via f-coil, order separately |
|
Coverage
|
negative Coverage |
|
Weight
|
220 g / Pcs |
|
GTIN
|
4052568003630 |
|
Customs duty number
|
84812090 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: Tiger 2000 (english) , Data sheet |
