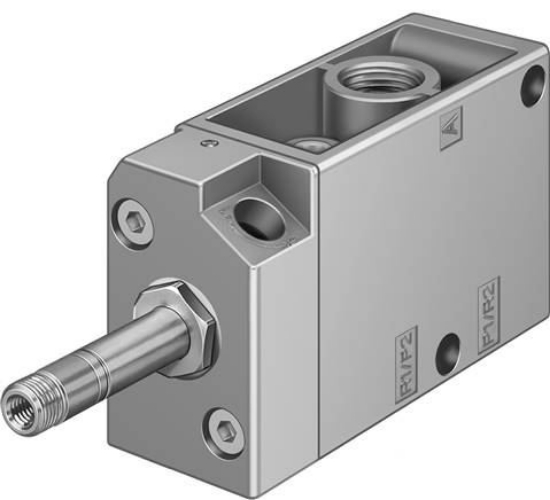

مروری بر شیر برقی فستو MFH-3-1/4 (9964)
فستو MFH-3-1/4 (9964) یک شیر برقی پنوماتیک است که برای ارائه کنترل دقیق در کاربردهای صنعتی طراحی شده است. با تابع شیر 3/2 مونواستیبل و عملیات برقی، این واحد امکان مدیریت جریان هوا را با انعطاف فراوان فراهم می‌کند.
ویژگی‌های فنی کلیدی
با عرض ساخت 30.5 میلیمتر و جریان نامی 800 لیتر در دقیقه، این شیر اطمینان از جریان هوای کارآمد را فراهم می‌کند. ساختار نصب صفحه و حالت بازگشتی مکانیکی به پایداری و عملکرد قابل اعتماد اضافه می‌کنند.
کنترل و سازگاری
اصل نرم گیری و امکان کنترل تابلویی خروجی، به عملیات کنترل شده افزوده می‌شود. موقعیت نصب دلخواه و نوع کنترل به کمک پایلوت، این شیر را به انعطاف پذیری در مقابل تنظیمات مختلف سیستم تبدیل می‌کند.
زمان‌بندی دقیق و سازگاری با هوا
با زمان‌های تغییر خاموش و روشن به ترتیب 29 میلی‌ثانیه و 10 میلی‌ثانیه، MFH-3-1/4 (9964) تضمین‌کننده زمان‌بندی دقیق در عملیات خود است. با عملکرد با هوای فشرده تا ISO 8573-1:2010 [7:4:4]، سازگاری با استانداردهای صنعتی حفظ می‌شود. عملیات روغنی نیز امکان پذیر است که انعطاف‌پذیری بر اساس نیازهای عملیاتی خاص را فراهم می‌کند.
دوام در محیط‌های مختلف
دارای دسته‌بندی استرس کم از نظر زنگ‌زدایی (KBK 1)، این شیر دوام در شرایط محیطی متنوع را نشان می‌دهد. از دمای بلبرین تا دمای وسط و دمای محیطی، پایداری را حفظ می‌کند. با وزن 320 گرم، این شیر طراحی مقاوم با وزن قابل مدیریت برای سهولت نصب را ارائه می‌دهد.
طراحی عملی و حفاظت
با توجه به جوانب عملی، این شیر دارای سوراخ‌های عبور برای نصب سریع، مطابقت با استانداردهای RoHS برای مسائل زیست‌محیطی و چرخش دستی با کمک چرخ‌دنده برای کنترل دستی طراحی شده است. با دسته‌بندی محافظتی IP65، مناسب برای محیط‌های صنعتی بوده و لایه‌ای اضافی از حفاظت را فراهم می‌سازد.
در نتیجه، فستو MFH-3-1/4 (9964) به عنوان یک شیر برقی پنوماتیک قابل اعتماد و قابل تطبیق، کنترل دقیق و دوام را برای گستره وسیعی از کاربردهای پنوماتیک صنعتی فراهم می‌کند.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Valve function
|
3/2 closed monostable |
|
Actuation type
|
Electrical |
|
Build.width [mm]
|
30,5 |
|
Normal nominal flow [l/min]
|
800 |
|
Operating pressure [bar]
|
1.5 to 8 |
|
Construction set up
|
Plate seat |
|
Reset mode
|
Mechanical spring |
|
Nominal width [mm]
|
7 |
|
Exhaust function
|
Can be throttled |
|
Sealing principle
|
Soft |
|
installation position
|
arbitrary |
|
Control type
|
pilot operated |
|
Flow direction
|
Not reversible |
|
Coverage
|
negative Überdeckung |
|
Shifting time off [ms]
|
29 |
|
Shifting time on [ms]
|
10 |
|
Operating medium
|
Compressed air to ISO 8573-1:2010 [7:4:4] |
|
Information about operating and control medium
|
Oiled operation possible (required in further operations) |
|
Corrosion resistant class KBK
|
1 - low corrosion stress |
|
Bearing temperature [°C]
|
-20 to 60 |
|
Medium temperature [°C]
|
-10 to 60 |
|
ambient temperature [°C]
|
-5 to 40 |
|
Product weight [g]
|
320 |
|
electrical connection:
|
Via f-coil, order separately |
|
Fastening type
|
With throughway bores |
|
Pneumatic connection 1
|
G1/4 |
|
Pneumatic connection 2
|
G1/4 |
|
Pneumatic connection 3
|
G1/4 |
|
Material information
|
RoHs compliant |
|
Seals material
|
NBR |
|
Housing material
|
Aluminium die casting |
|
Pitch dimension [mm]
|
32 |
|
Hand assist actuation
|
Ratcheting |
|
Protection category
|
IP65 |
|
Permission
|
c UL us - Recognized (OL) |
|
Max. positive test impulse at 0 signal [Mikrosekun]
|
2.200 |
|
Max. negative test impulse for 1 signal [Mikrosekun]
|
3.700 |
|
Coil characteristic value
|
See solenoid coil, order separately |
|
Exhaust control connection 82
|
M5 |
|
Weight
|
320 g / Pcs |
|
GTIN
|
4052568002053 |
|
Customs duty number
|
84812090 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: Tiger Classic (english) , Data sheet |
