توضیحات کامل

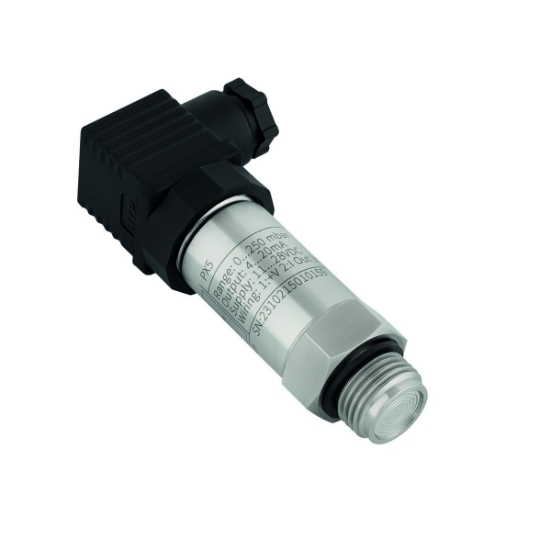

ترانسمیتر دیافراگمی 1/2 هاگلر سری PX5، یکی از بهترین انتخاب‌ها برای اندازه‌گیری دقیق فشار در محیط‌های صنعتی است.
این ترانسمیتر که بر پایه تکنولوژی حسگر پیزورزیستیو (Piezoresistive) طراحی شده، قابلیت اندازه‌گیری فشار از -1 تا 1000 بار را دارد و برای کاربردهای عمومی صنعتی، گزینه‌ای ایده‌آل است.
ویژگی‌های کلیدی ترانسمیتر دیافراگمی 1/2 هاگلر سری PX5
- دقت و پایداری بالا: سری PX5 با استفاده از تکنولوژی پیزورزیستیو، دقت و پایداری بی‌نظیری در اندازه‌گیری فشار ارائه می‌دهد.
- رنج فشار گسترده: امکان اندازه‌گیری فشار در محدوده وسیعی از -1 تا 1000 بار، این دستگاه را برای صنایع مختلف از جمله هیدرولیک، پنوماتیک، مدیریت انرژی و صنایع پتروشیمی مناسب می‌سازد.
- نوع فشار: این ترانسمیتر برای اندازه‌گیری فشار به صورت مطلق، گیج، و گیج مهروموم شده طراحی شده است، که امکان تطبیق با نیازهای مختلف فرآیندی را فراهم می‌کند.
- اتصالات متنوع: سری PX5 با انواع اتصالات الکتریکی و مکانیکی از جمله M20 x 1.5، G 1/4" A، G 1/2" A و 1/4" NPT سازگار است، و گزینه‌های مختلف نصب را برای کاربران فراهم می‌آورد.
- خروجی‌های متنوع: این ترانسمیتر با خروجی‌های 4 … 20 میلی‌آمپر، 0 … 10 ولت DC، و 0.5 … 4.5 ولت DC، امکان اتصال به انواع سیستم‌های کنترلی را فراهم می‌کند.
- ساختار مستحکم: طراحی مستحکم و مقاوم در برابر انفجار، همراه با تأییدیه‌های ATEX و CE، این دستگاه را برای استفاده در محیط‌های خطرناک مانند صنایع نفت و گاز و مناطق مستعد انفجار مناسب می‌کند.
- نسخه‌های خاص برای محیط‌های ویژه: نسخه‌های خاصی از این ترانسمیتر با غشاء فلاش (Flush Membrane) برای رسانه‌های چسبناک و آلوده موجود است، که در صنایعی مانند تولید مواد غذایی و نوشیدنی بسیار کاربردی است.
کاربردهای ترانسمیتر دیافراگمی سایز 1/2 PX5 هاگلر
- صنایع هیدرولیک و پنوماتیک: مناسب برای کنترل و اندازه‌گیری فشار در سیستم‌های هیدرولیک و پنوماتیک.
- تولید مواد غذایی و نوشیدنی: قابل استفاده در فرآیندهای تولید مواد غذایی با غشاء فلاش برای رسانه‌های چسبناک.
- سیستم‌های مدیریت انرژی: ایده‌آل برای نظارت بر فشار در سیستم‌های مدیریت انرژی.
- صنایع نفت و پتروشیمی: با مقاومت بالا در برابر شرایط سخت و محیط‌های خطرناک، این ترانسمیتر گزینه‌ای مناسب برای این صنایع است.
-مانیتورینگ فشار در مناطق خطرناک: با تأییدیه‌های ATEX، مناسب برای استفاده در مناطق مستعد انفجار.
خرید ترانسمیتر فشار PX5 هاگلر (دیافراگمی)
با توجه به دقت بالا، پایداری طولانی‌مدت،(ثبات) و قابلیت‌های پیشرفته، ترانسمیتر فشار دیافراگمی سری PX5 هاگلر، گزینه‌ای مطمئن و مقرون‌به‌صرفه برای تمامی صنایع است. برای دریافت اطلاعات بیشتر و خرید این محصول، می‌توانید به به دیتاشیت محصول مراجعه نموده و یا با ما تماس بگیرید.
مشخصات فنی ترانسمیتر فشار دیافراگمی سری PX5 هاگلر
ترانسمیتر فشار دیافراگمی سری PX5 هاگلر با توجه به مشخصات فنی و عملکرد بالای خود، گزینه‌ای مناسب برای کاربردهای صنعتی مختلف است. در ادامه به تشریح مشخصات فنی این محصول پرداخته شده است:
| مشخصه |
جزئیات |
| نوع فشار (Pressure Type) |
مطلق (Absolute)
گیج (Gauge)
گیج مهروموم شده (Sealed Gauge) |
| محدوده فشار (Pressure Range) |
از -1 ... 0 بار تا 100 میلی‌بار ~ 1000 بار |
| حداکثر فشار قابل تحمل (Overpressure) |
2 برابر فشار اسمی (2 x FS) یا 1100 بار (هرکدام که کمتر باشد) |
| دقت (Accuracy) |
مقادیر دقت در جدول مربوطه ارائه شده است. |
| پایداری طولانی‌مدت (Long-term Stability) |
±0.3 %FS در سال |
| دمای عملکرد (Operation Temperature) |
D1, M2: از -30 تا +80°C
C0, C1: از -20 تا +70°C
C2: از -20 تا +80°C
نوع ایمن ذاتی (Intrinsically safe type, D1): از -30 تا +60°C
نوع ایمن ذاتی (Intrinsically safe type, C types): از -20 تا +60°C
نوع ضد انفجار (Exd type): از -20 تا +60°C |
| دمای ذخیره‌سازی (Storage Temperature) |
از -40 تا +120°C
برای نوع C: از -20 تا +85°C |
| زمان پاسخ‌دهی (Response Time) |
کمتر از 1 میلی‌ثانیه |
| تحمل لرزش (Vibration) |
10 g در بازه 55 تا 2000 هرتز |
| تحمل ضربه (Shock) |
100 g برای 11 میلی‌ثانیه |
| درجه حفاظت (Protection Rating) |
IP65 و IP67 |
| وزن (Weight) |
حداکثر 270 گرم |
این مشخصات فنی نشان‌دهنده‌ی کارایی و انعطاف‌پذیری بالای ترانسمیتر فشار دیافراگمی سری PX5 هاگلر در شرایط مختلف محیطی و صنعتی است. این محصول با پایداری طولانی‌مدت، دقت بالا و طراحی مقاوم، انتخابی ایده‌آل برای اندازه‌گیری فشار در صنایع گوناگون می‌باشد.
دقت اندازه‌گیری ترانسمیتر فشار دیافراگمی سری PX5 هاگلر
ترانسمیتر فشار سری PX5 با دقت‌های مختلف برای انواع فشارهای گیج، مطلق، و گیج مهروموم شده ارائه می‌شود. دقت‌های ذکر شده بر اساس نوع فشار و محدوده اندازه‌گیری به صورت زیر است:
| نوع فشار (Pressure Type) |
محدوده فشار (Pressure Range) |
دقت (Accuracy) |
| فشار گیج (Gauge - G) |
0 bar ... 100 mbar < X < 200 mbar |
±1 %FS |
| فشار گیج (Gauge - G) |
200 mbar ≤ X ≤ 1 bar |
±0.5 %FS |
| فشار گیج (Gauge - G) |
1 bar ≤ X ≤ 35 bar |
±0.25 %FS یا ±0.5 %FS |
| فشار گیج (Gauge - G) |
-1 bar ... -350 mbar < X ≤ 2 bar |
±1 %FS |
| فشار گیج (Gauge - G) |
-1 bar ... -350 mbar < X < 2 bar ... 35 bar |
±0.5 %FS |
| فشار مطلق (Absolute - A) |
0 bar ... 700 mbar < X ≤ 1 bar |
±1 %FS |
| فشار مطلق (Absolute - A) |
1 bar < X < 10 bar |
±0.5 %FS |
| فشار مطلق (Absolute - A) |
10 bar < X < 1000 bar |
±0.25 %FS یا ±0.5 %FS |
| فشار گیج مهروموم شده (Sealed Gauge - S) |
35 bar < X < 1000 bar |
±0.25 %FS یا ±0.5 %FS |
این دقت‌ها بر اساس نیازهای مختلف اندازه‌گیری در صنایع گوناگون، ترانسمیتر فشار سری PX5 هاگلر را به یک گزینه مناسب و قابل اعتماد برای کاربردهای فشار بالا و پایین تبدیل می‌کند.
عملکرد دمایی و سیگنال‌های خروجی ترانسمیتر فشار دیافراگمی سری PX5 هاگلر
ترانسمیتر فشار دیافراگمی سری PX5 هاگلر علاوه بر دقت بالا و قابلیت اطمینان در شرایط مختلف، دارای ویژگی‌های مهمی در زمینه‌ی عملکرد دمایی و سیگنال‌های خروجی است که در ادامه توضیح داده شده است:
پایداری دمایی
این رانش‌های دمایی بسیار کم، به ترانسمیتر PX5 اجازه می‌دهد تا حتی در تغییرات دمایی قابل توجه، دقت و پایداری خود را حفظ کند.
منبع تغذیه و سیگنال‌های خروجی
ترانسمیتر PX5 با پشتیبانی از سیگنال‌های خروجی مختلف و نیازهای متنوع منبع تغذیه، امکان اتصال به طیف وسیعی از سیستم‌های کنترلی را فراهم می‌کند:
| سیگنال خروجی (Output Signal) |
منبع تغذیه (Power Supply) |
فرمت خروجی (Output Format) |
مقاومت بار (Load Resistance) |
| 4 ... 20 میلی‌آمپر (2-سیم) |
11 ... 28 ولت DC |
2-سیم |
≤(Supply - 11)/0.02 (Ω) |
| 1 ... 5 ولت DC (3-سیم) |
11 ... 28 ولت DC |
3-سیم |
≥10kΩ |
| 0 ... 5 ولت DC و 0.5 ... 4.5 ولت DC |
15 ... 28 ولت DC |
3-سیم |
≥10kΩ |
| 0 ... 10 ولت DC |
15 ... 28 ولت DC |
3-سیم |
≥10kΩ |
| 0.5 ... 4.5 ولت DC (رَتیومتریک) |
5 ± 0.1 ولت DC |
3-سیم |
≥10kΩ |
| 0.5 ... 2.5 ولت DC |
5 ± 0.1 ولت DC
یا 3.3 ± 0.1 ولت DC |
3-سیم |
≥10kΩ |
این ویژگی‌ها ترانسمیتر فشار دیافراگمی سری PX5 را به یک ابزار چندکاره و انعطاف‌پذیر تبدیل می‌کند که در انواع مختلفی از کاربردهای صنعتی قابل استفاده است.
دانلود کاتالوگ ترانسمیتر دیافراگمی 1/2 هاگلر سری PX5
