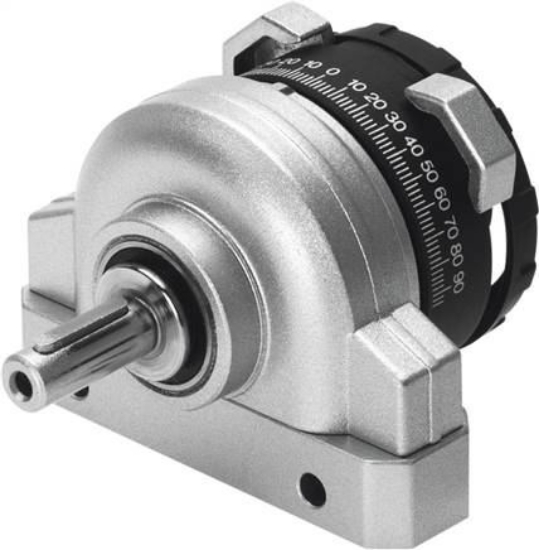

جک پنوماتیک چرخشی برای کنترل دقیق
جک چرخشی پنوماتیک فستو DSR-16-180-P دارای زاویه چرخش حداکثر 180 درجه است، که امکان کنترل دقیق بر روی زاویه چرخش را فراهم می‌کند. کاربران دارای امکان تنظیم زاویه چرخش به نیازهای خاص خود هستند، که این ویژگی آن را به یک راه‌حل چندکاره برای کاربردهای مختلف تبدیل می‌کند.
ساخته شده بر اساس استانداردهای اروپا، جک‌های چرخشی پنوماتیک از فستو در قطرهای از 6 میلیمتر تا 63 میلیمتر موجود می‌باشند که به نیازهای گسترده‌ای پاسخ می‌دهند.
سیلندر چرخشی قابل تنظیم برای کاربردهای متنوع:
سیلندرهای چرخشی (جک روتاری) با زوایا مختلف مانند 90، 180، 270 درجه قابل تولید و سفارشی‌سازی هستند. این قابلیت انعطاف‌پذیری، جک‌های چرخشی پنوماتیک فستو را برای تعداد زیادی از کاربردهای صنعتی و اتوماسیون مناسب می‌کند.
امکان سفارشی‌سازی زاویه چرخش، دقت و کارایی کاربردهایی که نیاز به چرخش کنترل شده دارند، افزایش می‌دهد.
مشخصات فنی و اطلاعات خرید جک روتاری:
برای کسانی که به دنبال خرید جک چرخشی پنوماتیک فستو DSR-16-180-P با کد فنی فستو 11910 هستند، نمایندگی‌های رسمی فستو پنوماتیک گزینه‌ها و قیمت‌های خرید را ارائه می‌دهند. مشخصات فنی شامل اندازه 16، زاویه‌ی مهار 2.1 درجه و دامپینگ زاویه چرخش از 0 تا 180 درجه می‌باشد.
این جک به عنوان یک عملگر دورانی دوطرفه عمل می‌کند و از حلقه‌ها/پلیت‌های ملخی الاستیک برای دامپینگ استفاده می‌کند. با گستره فشار کاری از 2 تا 8 بار و گشتاور نظری 2.0 نیوتن-متر در فشار 6 بار، این جک چرخشی برای دقت و قابلیت اطمینان طراحی شده است.
گستره کاربرد و مدل‌های اضافی عملگر دورانی فستو:
جک چرخشی پنوماتیک DSR-16-180-P از فستو مناسب برای استفاده در شرایط دمایی مختلف، از -10 تا 60 درجه سانتیگراد، می‌باشد. با وزن 300 گرم در هر عدد، این جک دارای اتصال پنوماتیک M5 و جنس محور درایو از نیکل است.
فستو به عنوان یک سازنده مطابق با استاندارد RoHS، مدل‌های اضافی از جک‌های چرخشی مانند سری DRVS و DSM را ارائه می‌دهد که به نیازهای گسترده‌تر صنعت پاسخ می‌دهد.
بازدید از توان تکنیک (مجموعه گسترده) از جک‌های چرخشی فستو برای عملکرد بهینه و راه‌حل‌های سفارشی در سیستم‌های اتوماسیون و کنترل را در نظر بگیرید.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
size
|
16 |
|
Dampening angle [deg]
|
2,1 |
|
Settings range swivel angle [deg]
|
0 to 180 |
|
Swivel angle [deg]
|
0 to 180 |
|
Dampening
|
P: Elastic silencer rings / plates double-sided |
|
installation position
|
arbitrary |
|
Principle of operation
|
double acting |
|
Construction set up
|
Rotary vane |
|
Position detection
|
without |
|
Operating pressure [bar]
|
2 to 8 |
|
Max. swivel frequency at 6 bar [hz]
|
3 |
|
Operating medium
|
Compressed air to ISO 8573-1:2010 [7:-:-] |
|
ambient temperature [°C]
|
-10 to 60 |
|
Theoretical torque at 6 bar [Nm]
|
2,0 |
|
Product weight [g]
|
300 |
|
Fastening type
|
With throughway bores |
|
Pneumatic connection
|
M5 |
|
Drive shaft material
|
Nickel- |
|
Seals material
|
NBR |
|
Weight
|
300 g / Pcs |
|
GTIN
|
4052568002459 |
|
Customs duty number
|
84123900 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: DSR/DSRL (english) , Data sheet |
