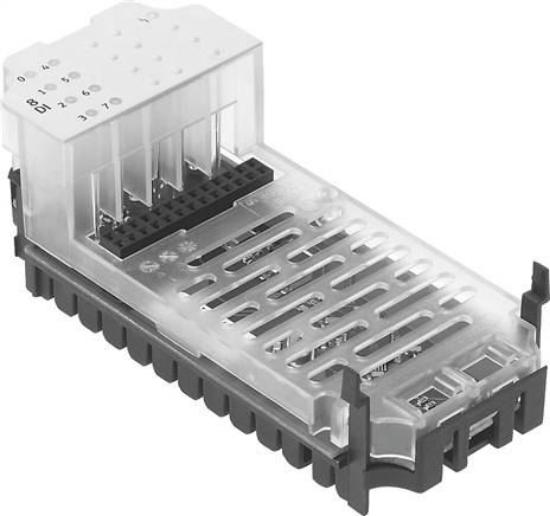

معرفی ماژول ورودی فستو CPX-8DE (195750)
ابعاد
ماژول CPX-8DE با ابعاد 50 میلیمتر در عرض، 107 میلیمتر در طول، و 50 میلیمتر در ارتفاع طراحی شده است.
تشخیص
این ماژول دارای قابلیت تشخیص Short Circuit/Overload برای هر کانال می باشد و از نظر پارامترسازی دارای Eingangsentprellzeit می‌باشد.
نمایشگر LED
دارای یک نمایشگر LED با نام Sammeldiagnose جهت نمایش دادن اطلاعات تشخیصی.
ولتاژ کاری
ولتاژ کاری این ماژول در بازه 18 تا 30 ولت DC است و ولتاژ کاری نامی آن 24 ولت DC می‌باشد.
جداکننده پتانسیل
این ماژول جداکننده پتانسیل در کانال‌های داخلی و میانی ندارد.
دمای عملکرد
عملکرد این ماژول در شرایط دمایی از -20 تا 70 درجه سانتیگراد ممکن است.
مواد ساخت
محفظه ماژول از جنس PC (پلی‌کربنات) ساخته شده و در کلاس مقاومت در برابر زنگ زدگی KBK قرار دارد.
تعداد ورودی‌ها
این ماژول دارای 8 ورودی است.
زمان حذف نویز
زمان حذف نویز ورودی این ماژول 3 میلی‌ثانیه می‌باشد و قابل تنظیم با پارامترهای 0.1 میلی‌ثانیه، 10 میلی‌ثانیه، و 20 میلی‌ثانیه است.
وزن
وزن هر عدد از این ماژول 105 گرم است.
استانداردها و شماره GTIN
این ماژول با شماره GTIN 4052568015312 مطابق با استانداردهای RoHS عرضه می‌شود.
تولیدکننده
تولیدکننده این ماژول شرکت فستو می‌باشد.
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Dimensions W x L x H
|
50 mm x 107 mm x 50 mm |
|
Diagnosis
|
Kurzschluss/Überlast pro Kanal |
|
Parameterising
|
Eingangsentprellzeit |
|
LED displays
|
1 Sammeldiagnose |
|
Operating voltage range DC [V]
|
18 to 30 |
|
Intrinsic power input at operating voltage
|
Type 15 mA |
|
Nominal operating voltage DC [V]
|
24 |
|
Potential separation channel - internal bus
|
no |
|
Potential separation channel - channel
|
no |
|
Corrosion resistant class KBK
|
(In integrated condition) |
|
Bearing temperature [°C]
|
-20 to 70 |
|
Protection category
|
Depends on connection block |
|
ambient temperature [°C]
|
-5 to 50 |
|
Housing material
|
PC |
|
Quantity inputs
|
8 |
|
Input debouncing time
|
3 ms (0.1 ms, 10 ms, 20 ms parameterisable) |
|
Fuse (short circuit)
|
Internal electronic fuse Per module |
|
Max. cumulative current inputs per module [A]
|
1,0 |
|
Switch level
|
Signal 0: <= 5 V |
|
Characteristic curves inputs
|
IEC1131-T2 |
|
Switching logic inputs
|
PNP (Positive switching) |
|
Weight
|
105 g / Pcs |
|
GTIN
|
4052568015312 |
|
Customs duty number
|
85389091 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: CPX (english) , Data sheet |
