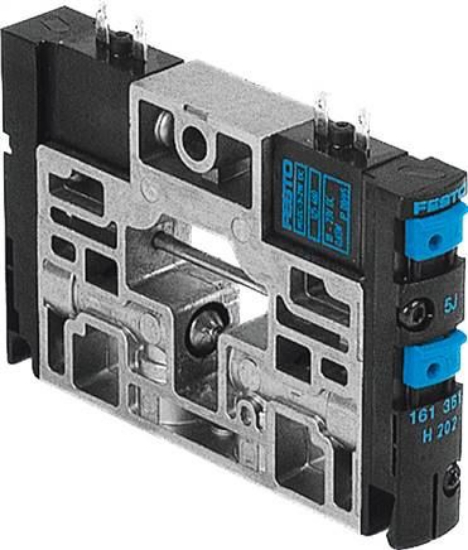

شیر برقی CPV14-M1H-2X2-GLS-1/8 پنوماتیک فستو با کد فنی 185883، دارای یک طراحی منحصر به فرد است.
این شیر پنوماتیک علاوه بر فناوری اتصال الکتریکی، روش‌های نصب مختلفی را فراهم می‌کند.
مزایای کلیدی شیر برقی CPV14 به یک نگاه:
نصب و راه‌اندازی آسان و بهینه
صفحه اتصال پنوماتیک منجر به صرفه‌جویی در فضای نصبی می‌شود. در بسیاری از موارد، می‌توان ولو ترمینال را به راحتی بر روی دیوار بلااستفاده نصب کرد، به دور از نیاز به اتصال شیرها در داخل کابین کنترل.
تمام اتصالات لوله، به جای چندین پورت جداگانه، به صورت خارجی نصب می‌شوند و تنها نیاز به یک برش مستطیلی دارند.
سایلنسرهای پلیتی قوی و جریان‌های بزرگ، نرخ جریان بالایی را ارائه می‌دهند. تمام شیرها به صورت شیارهای شیری طراحی شده‌اند که برای بهینه‌سازی عملکرد جریان و کاهش ابعاد بسیار موثر هستند.
عملکرد
این شیرها دارای دو عملکرد در هر شیار هستند (مثلاً 2 عدد شیر 3/2) که به این معنی است که می‌توان تراکم دو برابری از اجزا را داشت.
طراحی مکعبی، عملکرد استثنایی را با وزن نسبتاً کم فراهم می‌کند. این طراحی بسیار موثر است زمانی که این شیر در یک اتصال متحرک استفاده می‌شود. و با وجود وزن کم، از مقاومت قطعات کم شود، همه اتصالات از جنس فلز هستند.
تنظیمات شیر برقی CPV14-M1H-2X2-GLS-1/8
تنظیم دستی برای این شیرها امکان تنظیم برای شرایط عملیاتی مختلف را فراهم می‌کند. به عنوان مثال، اگر نیاز به تنظیم دستی با امکان ایجاد تراشه‌ای برای حالت خاص تنظیم شده باشد، تنظیم دستی به آسانی برای آن برنامه تغییر داده می‌شود که از خطاهای عملیاتی جلوگیری کند.
سیستم بزرگ و واضح لیبل‌گذاری، به عملکرد ایمنی این شیر کمک می‌کند. یک مزیت ویژه این شیر این است که انواع مختلف فناوری‌های اتصال الکتریکی را پشتیبانی می‌کند.
این شیرها به صورت تکی یا به صورت گسترش یافته چندتایی عمل می‌کنند.
ادغام ماژول‌های ورودی و خروجی الکتریکی، راه‌حل‌های مقرون به صرفه در روش‌های نصبی مختلف را فراهم می‌کند.
سفارش سلنوئید ولو CPV14-M1H-2X2-GLS-1/8 (185883) را از نمایندگی رسمی شرکت فستو پنوماتیک بگیرید.
شیر برقی سری CPV را به راحتی از ما تهیه کنید..
مشخصات
| عنوان ویژگی |
مقدار ویژگی |
|
Valve function
|
2x2/2 closed monostable |
|
Actuation type
|
Electrical |
|
Valve size [mm]
|
14 |
|
Normal nominal flow [l/min]
|
800 |
|
Operating pressure [bar]
|
-0.9 to 10 |
|
Construction set up
|
Piston pusher |
|
Reset mode
|
Pneumatic spring |
|
Protection category
|
IP65 |
|
Nominal width [mm]
|
6 |
|
Exhaust function
|
Cannot be throttled |
|
Sealing principle
|
Soft |
|
installation position
|
arbitrary |
|
Hand assist actuation
|
Ratcheting |
|
Control type
|
pilot operated |
|
Control air supply
|
external |
|
Flow direction
|
Not reversible |
|
Coverage
|
positive Überdeckung |
|
Control pressure [bar]
|
3 to 8 |
|
b-value
|
0.37 |
|
C-value []
|
3,20 |
|
Shifting time off [ms]
|
16 |
|
Shifting time on [ms]
|
13,0 |
|
Power-on time
|
100% with holding current reduction |
|
Electrical power consumption [W]
|
0,65 |
|
Max. positive test impulse at 0 signal [Mikrosekun]
|
1.400 |
|
Max. negative test impulse for 1 signal [Mikrosekun]
|
400 |
|
Operating medium
|
Compressed air to ISO 8573-1:2010 [7:4:4] |
|
Information about operating and control medium
|
Oiled operation possible (required in further operations) |
|
Oscillation strength
|
Transport use test with severity level 2 to FN 942017-4 and EN 60068-2-6 |
|
Shock resistance
|
Shock test with degree of severity 2 to FN 942017-5 and EN 60068-2-27 |
|
Corrosion resistant class KBK
|
2 - moderate corrosion stress |
|
Bearing temperature [°C]
|
-20 to 40 |
|
Medium temperature [°C]
|
-5 to 50 |
|
ambient temperature [°C]
|
-5 to 50 |
|
Product weight [g]
|
120 |
|
Fastening type
|
With throughway bores |
|
Support air control connection 12/14
|
Hunt group |
|
Exhaust control connection 82/84
|
Hunt group |
|
Pneumatic connection 1
|
Hunt group |
|
Pneumatic connection 2
|
G1/8 |
|
Pneumatic connection 3/5 combined
|
Hunt group |
|
Pneumatic connection 4
|
G1/8 |
|
Material information
|
RoHs compliant |
|
Seals material
|
HNBR |
|
Housing material
|
POM |
|
Pneumatic connection 11
|
Hunt group |
|
Weight
|
120 g / Pcs |
|
GTIN
|
4052568146160 |
|
Customs duty number
|
84812090 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: Valve terminal CPV, Compact Performance (english) , Data sheet |
